ठूलो व्यास सर्पिल पाइप

शुन्चेनको ठूला व्यास सर्पिल पाइपहरू GB/T9711 र API 5L जस्ता घरेलु र अन्तर्राष्ट्रिय मापदण्डहरू अनुरूप कडाईका साथ निर्माण गरिन्छ, स्थिर र भरपर्दो कार्यसम्पादन सुनिश्चित गर्नको लागि व्यापक गुणस्तर निरीक्षण र प्राविधिक समर्थनको साथ।

वर्षौंको दौडान, शुन्चेनले लगातार उत्पादन गुणस्तर, लचिलो विशिष्टता अनुकूलन, र एक कुशल रसद प्रणाली मार्फत धेरै इन्जिनियरिङ ग्राहकहरूको विश्वास कमाएको छ। चाहे तपाईं ठूला व्यासको सर्पिल पाइपहरू किन्न खोज्दै हुनुहुन्छ, सर्पिल वेल्डेड पाइप मूल्य निर्धारणको बारेमा सोधपुछ गर्नुहोस्, वा भरपर्दो स्टिल पाइप आपूर्तिकर्ता वा इन्जिनियरिङ पाइप निर्माता फेला पार्नुहोस्, Shunchen ले उत्पादन चयन र अनुकूलन उत्पादनदेखि डेलिभरीसम्म एक-स्टप सेवा प्रदान गर्दछ, तपाईंको परियोजनाहरूलाई कुशलतापूर्वक, सुरक्षित र भरपर्दो रूपमा सञ्चालन गर्न मद्दत गर्दछ।

उत्पादन परिभाषा

ठूलो व्यास सर्पिल पाइप (जसलाई ठूलो-बोर स्पाइरल वेल्डेड पाइप पनि भनिन्छ) एक प्रकारको सर्पिल सीम स्टिल पाइप हो जुन मुख्य कच्चा पदार्थको रूपमा उच्च गुणस्तरको हट-रोल्ड स्ट्रिप स्टिल पानाहरूबाट बनेको हुन्छ। यो कोठाको तापक्रममा चिसो निकासीद्वारा बनाइन्छ र त्यसपछि स्वचालित डबल-तार डबल-साइडेड डुबकी चाप वेल्डिंग प्रक्रिया प्रयोग गरेर वेल्डेड गरिन्छ। कोर परिभाषा मानक ≥ 711mm को बाहिरी व्यास हो (DN700 र माथिको नाममात्र व्यास संग सम्बन्धित)। यसलाई 3620mm सम्मको बाहिरी व्यास वा ईन्जिनियरिङ् आवश्यकताहरू अनुसार ठूला विनिर्देशहरूमा अनुकूलित गर्न सकिन्छ। यो एक मिश्रित प्रकारको स्टील उत्पादन हो जसले लोड-असर र कन्भिइङ क्षमताहरू संयोजन गर्दछ। यसको मुख्य कार्य भनेको ठूला मात्रामा तरल पदार्थ (जस्तै पानी, तेल, ग्यास, ढल, आदि) को लामो दूरी, उच्च स्थिरताको ढुवानी प्राप्त गर्नु हो र यसले ठूला परियोजनाहरूका लागि संरचनात्मक समर्थन घटकको रूपमा पनि काम गर्न सक्छ, जटिल कार्य अवस्था र कठोर वातावरणमा अनुकूलन। यसको अद्वितीय सर्पिल संरचना डिजाइनको साथ, यसले कुशल उत्पादन र ठूला-बोर पाइप सामग्रीको स्थिर अनुप्रयोगमा उद्योगको खाडल भर्छ, र विभिन्न पूर्वाधार र औद्योगिक परिदृश्यहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

सरल शब्दहरूमा, ठूलो व्यास सर्पिल पाइप "ठूलो स्तरको परियोजनाहरूमा ढुवानीको लागि ठूलो धमनी + संरचनात्मक समर्थन फ्रेमवर्क" हो - यसले कुशलतापूर्वक विभिन्न मिडियालाई ढुवानी गर्न सक्छ, ठूलो प्रवाह यातायातको माग पूरा गर्न सक्छ, र उच्च दबाव, भारी भार, र जटिल भौगोलिक प्रभावहरू सामना गर्न सक्छ। यो पहाड, तट, र मरुभूमि जस्ता विभिन्न जटिल निर्माण वातावरण को लागी उपयुक्त छ। यो ऊर्जा, जल संरक्षण, नगरपालिका र पूर्वाधार जडान गर्ने मूल आधारभूत पाइप सामग्री हो।

कोर बिक्री बिन्दुहरू

ठूलो-व्यास सर्पिल ट्यूबको उत्कृष्ट मुख्य फाइदाहरू छन्, सुरक्षा, लचिलोपन, अर्थव्यवस्था, सुविधा, र अनुपालन सहित: यसको वेल्ड सिमहरू सर्पिल रेखामा समान रूपमा वितरित हुन्छन्, र तनाव समान रूपमा फैलिएको छ। यो Q235B र X80 जस्ता उच्च-गुणस्तरको स्टिल सब्सट्रेटहरू, साथै 3PE र FBE जस्ता एन्टी-कोरोसन उपचारहरूसँग जोडिएको छ। यो दबाब र निर्माणको सामना गर्न सक्षम छ, उच्च सुरक्षा छ, र 30 वर्ष भन्दा बढी लागि रहन सक्छ। यो कठोर काम अवस्था जस्तै उच्च दबाव, भारी लोड, र बलियो जंग लागि उपयुक्त छ। विनिर्देशहरू विस्तृत छन्, बाहिरी व्यासमा 711mm देखि 3620mm सम्म, पर्खाल मोटाईमा 6mm देखि 60mm, र 6m देखि 18m एकल पाइप लम्बाइमा, जसलाई लचिलो रूपमा अनुकूलित गर्न सकिन्छ। यो ईन्जिनियरिङ् मिडिया, दबाब ग्रेड, र निर्माण वातावरण मा आधारित विशेष सामग्री र प्रक्रियाहरु को अनुरूप गर्न सकिन्छ, अत्यन्त बलियो अनुकूलनता संग। यसले रोलिङ र स्वचालित जलमग्न आर्क वेल्डिङ टेक्नोलोजीद्वारा निरन्तर उत्पादनलाई अपनाउछ, उच्च उत्पादन दक्षता हासिल गर्दै। समान व्यासको सिमलेस स्टील पाइपहरूको तुलनामा, मूल्य 20% -30% ले घटाइएको छ, र स्थापना सुविधाजनक छ, उल्लेखनीय रूपमा कुल परियोजना लागत घटाउँदै। पाइप सामग्रीमा उत्कृष्ट कठोरता छ, चिसो झुकाउनको लागि हिमाल र तटहरू जस्ता जटिल भू-भागहरूमा अनुकूलन गर्न अनुमति दिन्छ। मानकीकृत वेल्डिंग इन्टरफेसहरूमा राम्रो सील प्रदर्शन, उच्च निर्माण दक्षता, र कम कठिनाई छ। सम्पूर्ण उत्पादन प्रक्रियाले राष्ट्रिय र अन्तर्राष्ट्रिय मापदण्डहरू जस्तै GB/T9711 र API 5L पालना गर्दछ। कच्चा मालदेखि तयार उत्पादनहरूमा, पूर्ण प्रक्रिया नियन्त्रण लागू गरिएको छ, धेरै परीक्षणहरूले गुणस्तर अनुपालन सुनिश्चित गर्दछ, र पूर्ण योग्यता प्रमाणपत्रहरू र परीक्षण रिपोर्टहरू प्रदान गर्न सकिन्छ, विभिन्न मुख्य परियोजनाहरूको आवश्यकताहरू पूरा गर्न।

प्राविधिक विनिर्देशहरू

कोरले GB/T9711-2017 "पेट्रोलियम र प्राकृतिक ग्यास उद्योगको लागि पाइपलाइन ढुवानी स्टील पाइपहरू", GB/T 3091-2015 "लो-दबाव फ्लुइड ट्रान्समिशनको लागि वेल्डेड स्टील पाइपहरू", API 5L, SY/T 5, विशेष गरी विशेष, आदि विशेषहरू पालना गर्दछ। आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ:

1. कोर आकार विशिष्टताहरू

2. सामग्री निर्दिष्टीकरण

3. दबाव मूल्याङ्कन

दबाब गणनाले GB50251 मानकलाई पछ्याउँछ र बारलो सूत्र प्रयोग गर्दछ: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

तिनीहरू मध्ये:

P —— डिजाइन दबाव

D —— पाइपको बाहिरी व्यास

S —— सामग्रीको उपज शक्ति

E —— वेल्डिङ गुणांक (सर्पिल वेल्डेड पाइपहरूको लागि, यो ०.९ हो)

आवेदन क्षेत्र र केसहरू

स्थायित्व, लचिलो विशिष्टताहरू, र उच्च लागत-प्रभावकारिताका फाइदाहरू सहित ठूलो व्यासको सर्पिल ट्यूबहरू ऊर्जा प्रसारण, जल संरक्षण परियोजनाहरू, नगरपालिका निर्माण, पूर्वाधार परियोजनाहरू, र औद्योगिक उत्पादनलगायत पाँचवटा मुख्य क्षेत्रहरूमा व्यापक रूपमा लागू हुन्छन्। तिनीहरू विभिन्न मुख्य परियोजनाहरू र जटिल परिदृश्यहरूको लागि उपयुक्त छन्। निम्न क्षेत्रहरू र वास्तविक केसहरूको विस्तृत परिचय हो, परिदृश्य स्पष्टीकरणहरू सहित:

कोर आवेदन क्षेत्रहरू

1. ऊर्जा प्रसारण क्षेत्र (कोर अनुप्रयोग परिदृश्य)

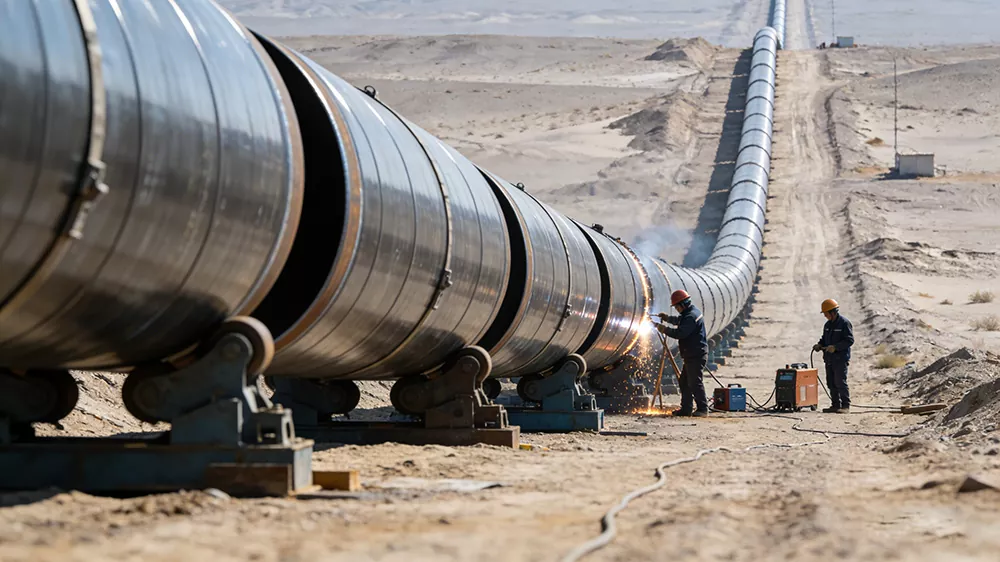

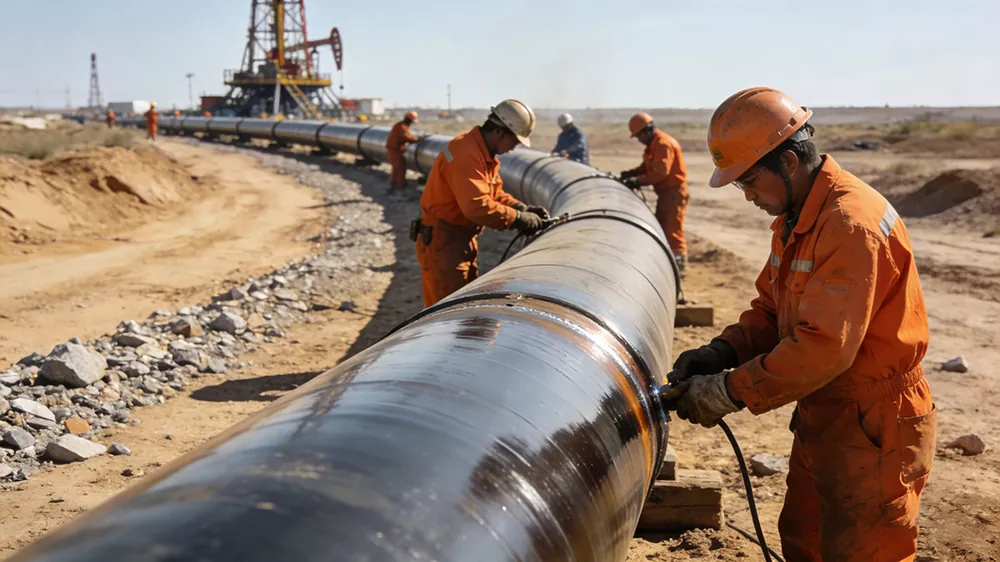

उपयुक्त मिडिया: कच्चा तेल, प्राकृतिक ग्यास, परिष्कृत तेल, कोलबेड मिथेन, स्टीम, आदि। मुख्य आवश्यकता उच्च-दबाव, लामो दूरी, र चुहावट-मुक्त यातायात हो। यो मरुभूमि, पठार र हिमाल जस्ता जटिल भूभागका लागि उपयुक्त छ। यसले चरम तापमान भिन्नता र भौगोलिक बस्ती प्रभावहरू सामना गर्न सक्छ। यो ऊर्जा प्रसारणको "मुख्य धमनी" हो र लामो दूरीको पाइपलाइनहरूको निर्माणमा व्यापक रूपमा प्रयोग गरिन्छ। यसले प्रभावकारी ढुवानी दक्षता सुधार गर्न, ऊर्जाको हानि घटाउन, समग्र परियोजना लागत घटाउन, सेवा जीवन विस्तार गर्न, र मर्मत लगानी घटाउन सक्छ। दृश्य विवरण: गोबी मरुभूमिमा लामो दूरीको प्राकृतिक ग्यास पाइपलाइनको निर्माण स्थलमा, ठूला व्यासको सर्पिल पाइपका पङ्क्तिहरू राम्ररी बिछ्याइएको छ, र कामदारहरूले वेल्डिङ र जडान सञ्चालन गरिरहेका छन्। तेल क्षेत्रबाट तेलको लागि पाइपलाइन बिछ्याउने साइटमा, पाइप सामग्रीको सतहले उच्च-अन्त एन्टी-जंग टेक्नोलोजी अपनाउँछ, जुन तेल क्षेत्रको जटिल संक्षारक वातावरणको लागि उपयुक्त छ, यो सुनिश्चित गर्दै कि तेल चुहावट बिना ढुवानी गरिन्छ।

2. जल संरक्षण ईन्जिनियरिङ् को क्षेत्र

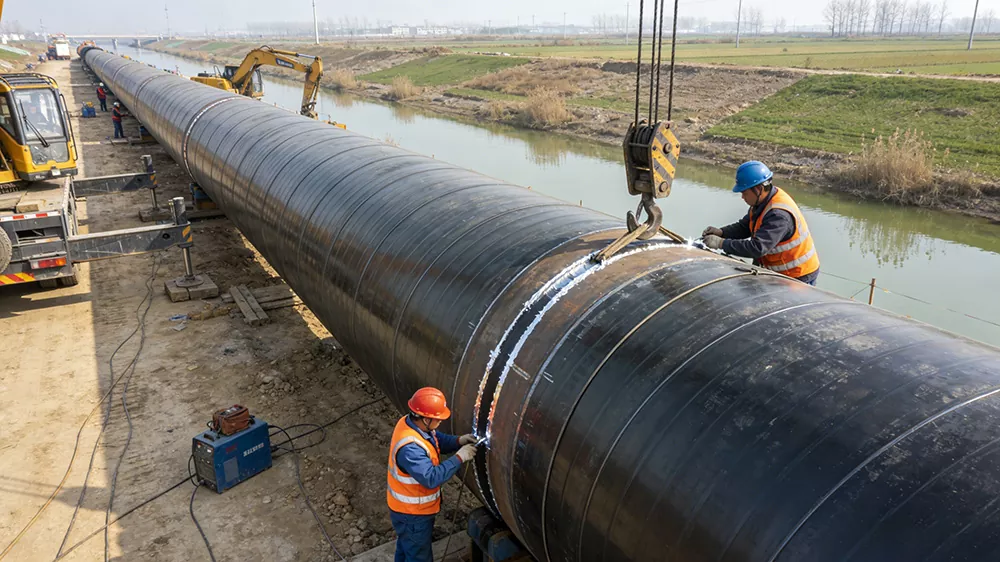

लागू परिदृश्यहरू: ठूला-ठूला पानी डाइभर्सन परियोजनाहरू, पानी स्थानान्तरण परियोजनाहरू, बाढी नियन्त्रण र ढल निकास परियोजनाहरू, खेतीयोग्य सिँचाइका लागि मुख्य पाइपलाइनहरू, खानेपानीका लागि पानी आपूर्ति परियोजनाहरू, टापुको पानी आपूर्ति परियोजनाहरू, आदि। मुख्य आवश्यकताहरू उच्च प्रवाह क्षमता, जंग प्रतिरोध र पानीको दबाब प्रतिरोध हुन्। तिनीहरूलाई नदीको किनारा, नुन-प्रभावित भूमिहरू, आदि जस्ता जटिल वातावरणहरूमा अनुकूलन गर्न सकिन्छ। तिनीहरूले प्रभावकारी रूपमा जल क्षरण र भूगर्भीय कमीको प्रतिरोध गर्न सक्छन्, जल स्रोतको स्थिर प्रसारण सुनिश्चित गर्न र जल संरक्षण परियोजनाहरूको सुरक्षित सञ्चालनको ग्यारेन्टी गर्न सक्छन्। तिनीहरूले प्रमुख राष्ट्रिय जल संरक्षण परियोजनाहरूमा महत्त्वपूर्ण सहयोगी भूमिका खेल्छन्। दृश्य विवरण: Jinghai वाटर डाइभर्सन परियोजनाको निर्माण स्थलमा, ठूला व्यासको सर्पिल पाइपहरू मुख्य पाइपलाइन बिछ्याउन प्रयोग गरिन्छ। पाइपहरू नदीहरू वा खेतबारीहरू हुँदै जान्छन्, र कामदारहरूले इन्टरफेस सीलिंग उपचार गर्छन्। टापुको पानी आपूर्ति परियोजना साइटमा, 3PE एन्टि-कोरोसन टेक्नोलोजीसहितको ठूलो व्यासको सर्पिल पाइपहरू समुद्री पानीको क्षरणलाई प्रतिरोध गर्न र टापु र मुख्य भूमि बीचको जलस्रोतहरूको अन्तरसम्बन्ध प्राप्त गर्न प्रयोग गरिन्छ।

सामान्य मामला

केस १: पश्चिम-देखि-पूर्व ग्यास प्रसारणको एउटा शाखा लाइन परियोजना (ऊर्जा यातायात क्षेत्रमा)

परियोजना आवश्यकताहरू: मरुभूमि र पहाडहरू जस्ता जटिल भू-भागहरूका लागि उपयुक्त लामो दूरीको उच्च-दबाव प्राकृतिक ग्यास पाइपलाइन बिछ्याउन आवश्यक छ। पाइप सामाग्रीमा ≥ 6.3 MPa को दबाव-वाहक ग्रेड हुनुपर्दछ, भूगर्भीय घट्दो र क्षरण प्रतिरोधी हुनुपर्दछ, र पाइपलाइन लामो समयसम्म चुहावट बिना सञ्चालन भएको सुनिश्चित गर्न ब्याचहरूमा तुरुन्तै आपूर्ति गर्न सक्षम हुनुपर्दछ।

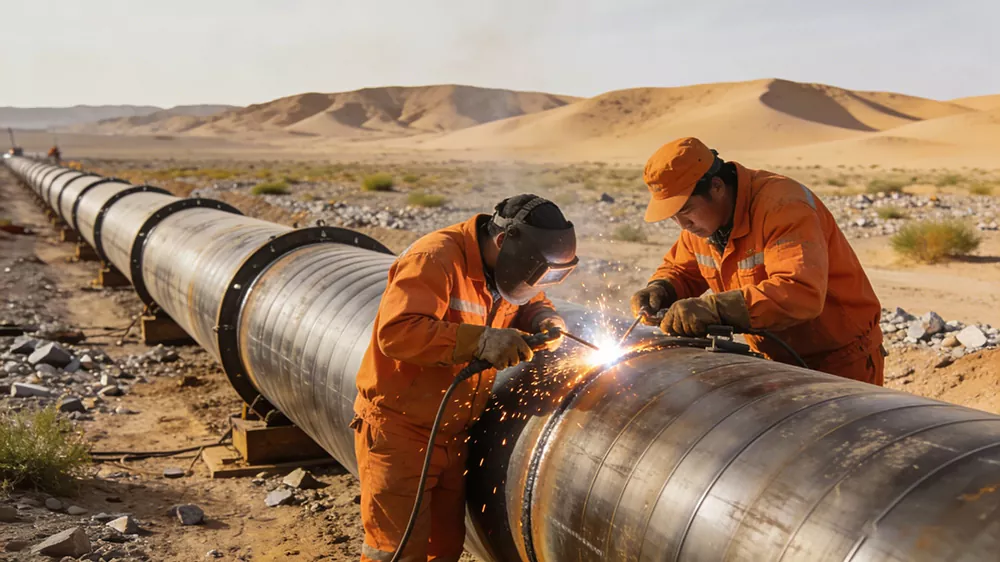

उत्पादन आवेदन: X80 स्टील ग्रेड ठूलो-व्यास सर्पिल पाइप चयन गरिएको थियो, 1220mm को बाहिरी व्यास र 22mm को पर्खाल मोटाई संग। 3PE विरोधी जंग प्रक्रिया + क्याथोडिक सुरक्षा प्रविधि अपनाइयो। कूल 8,000 टन भन्दा बढी आपूर्ति गरिएको थियो, 120 किलोमिटर भन्दा बढीको पाइपलाइन लम्बाइ कभर गर्दै, उच्च-दबाव यातायातको आवश्यकताहरू पूरा गर्दै, र वेल्डहरूले 100% योग्यताको साथ अल्ट्रासोनिक र एक्स-रेको दोहोरो गैर-विनाशकारी परीक्षण पार गर्यो। दृश्य:

केस २: जिङ-हुआई पानी डाइभर्सन परियोजनाको मुख्य पाइपलाइन परियोजना (जल संरक्षण इन्जिनियरिङको क्षेत्रमा)

परियोजना आवश्यकताहरू: ठूलो मात्रामा सफा पानी यातायात प्राप्त गर्न ठूलो मात्रामा पानी डाइभर्सन मुख्य पाइपलाइन आवश्यक छ, नदी पार गर्ने र खेत जग्गा बिछ्याउने परिदृश्यहरूको लागि उपयुक्त। पाइप सामग्री गैर-विषाक्त, जंग-प्रतिरोधी, DN2000 को नाममात्र व्यासको साथ ठूलो व्यास भएको हुनुपर्छ। अनुकूलित 18m मानक-लम्बाइ पाइप सामग्री इन्टरफेस संख्या कम गर्न र निर्माण दक्षता सुधार गर्न आवश्यक छ।

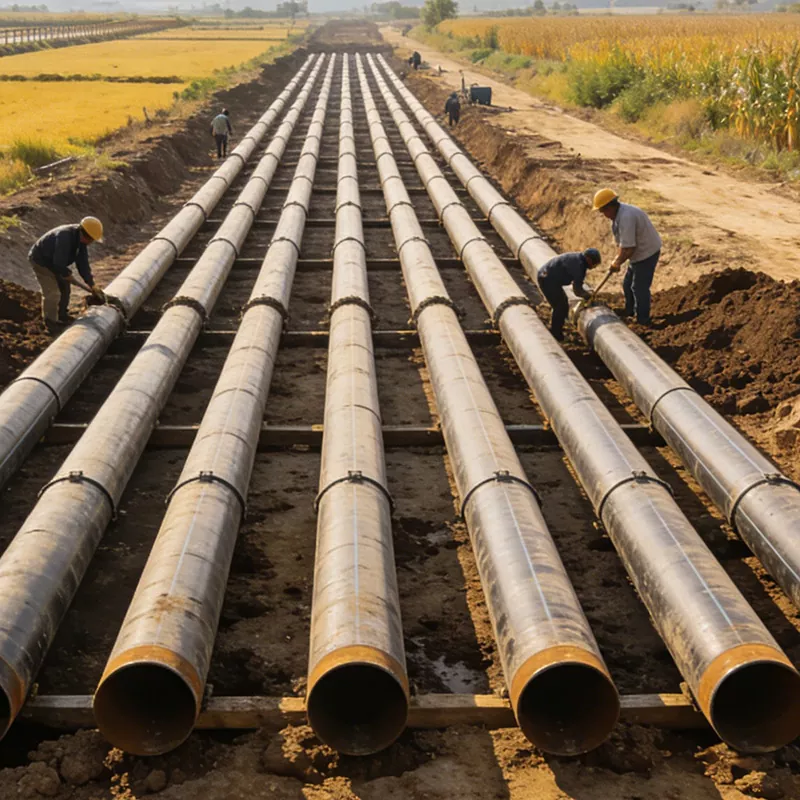

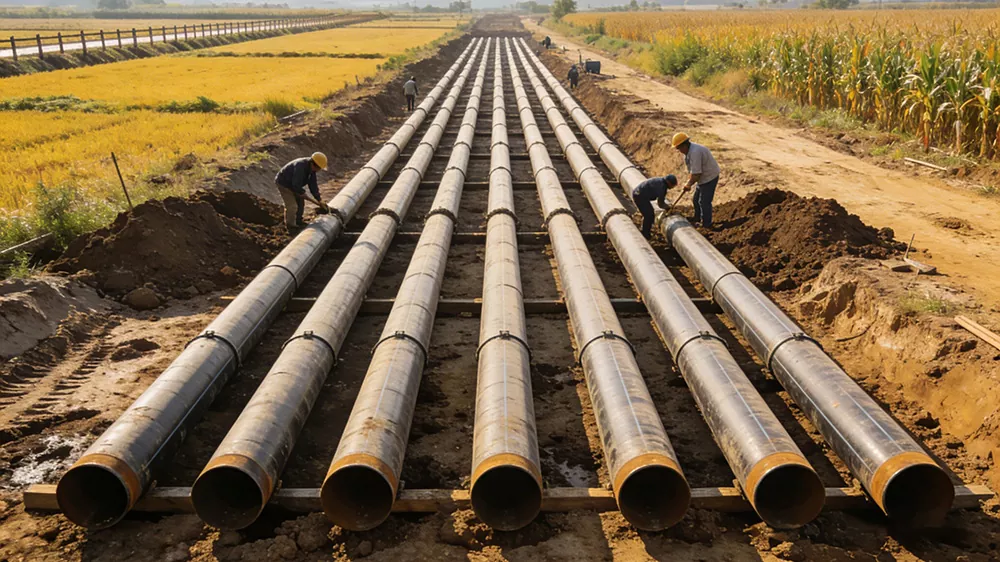

उत्पादन आवेदन: 2020mm को बाहिरी व्यास र 18mm को भित्ता मोटाई संग, ठूलो व्यास सर्पिल पाइप को लागी Q345B सामग्री चयन गर्नुहोस्। IPN8710 पिउने पानी को कुनै माध्यमिक प्रदूषण सुनिश्चित गर्न को लागी एंटी-कोरोसन प्रक्रिया अपनाईएको छ। नदीहरू र खेतबारीहरूमा मुख्य पाइपलाइन बिछ्याउनको लागि अनुकूलित 18 मिटर मानक-लम्बाइ पाइप सामग्रीहरू उपलब्ध गराइन्छ, कुल 5,000 टन भन्दा बढी। दृश्य:

प्याकेजिङ र ढुवानी

1. प्याकेजिङ मापदण्डहरू (खाता सुरक्षा र सुविधालाई ध्यानमा राख्दै, ठूलो व्यास र भारी वजन विशेषताहरूको लागि उपयुक्त)

2. डेलिभरी विशिष्टताहरू (खाताको दक्षता, सुरक्षा र लागतलाई ध्यानमा राख्दै, र ठूला-व्यासका पाइपहरूको यातायात विशेषताहरूमा अनुकूलित)

(1) यातायात को मोड

(2) लोडिंग आवश्यकताहरू

लोड गर्नु अघि, पाइप प्याकेजिङ्गको अखण्डता र एन्टी-जंग कोटिंगको अवस्था जाँच गर्नुहोस्। कुनै क्षति नभएको पुष्टि गरिसकेपछि, पाइपहरूलाई ढुवानी वाहकमा सहज रूपमा लिनुहोस्। फिक्सेसनको लागि स्टीलको तार डोरी र रबर प्याडहरू प्रयोग गर्नुहोस्। स्टिलको तारको डोरीलाई एन्टी-कोरोसन कोटिंगमा घुमाउन नदिनुहोस् (पृथक गर्न रबर प्याडहरू प्रयोग गर्नुहोस्)। यो लिफ्टिङ र ढुवानीको समयमा एन्टी-कोरोसन कोटिंगमा हुने क्षतिलाई रोक्न र निचोडको कारणले पाइपको विकृतिबाट बच्नको लागि हो। पाइपहरू सफासँग राख्नुहोस्। एउटै स्पेसिफिकेशनका पाइपहरू सँगै समूहबद्ध गर्नुहोस्। तिनीहरूलाई लम्बाइ र मोटाई द्वारा व्यवस्थित गर्नुहोस्, र मिश्रित लोडिङको कारणले गर्दा टकराव क्षतिबाट बच्न तिनीहरूलाई अलग राख्नुहोस्। विदेशी वस्तुहरूलाई पाइपहरूमा प्रवेश गर्नबाट रोक्नको लागि अन्तिम प्लगहरू सुरक्षित रूपमा सिल गरिएको सुनिश्चित गर्नुहोस्।

（3） आपूर्ति चक्र र डेलिभरी

（4） ढुवानी आश्वासन र बिक्री पछि सेवा

यातायात प्रक्रियाको बखत, वास्तविक-समय ट्र्याकिङ गरिन्छ, र ढुवानी ढिलाइ वा पाइप क्षतिबाट बच्नको लागि यातायात स्थान र पाइपहरूको अवस्था वास्तविक समयमा प्रदान गरिन्छ। ढुवानीको क्रममा प्याकेजिङ्ग क्षति, पाइप खरोंच, विकृति, आदि को मामला मा, हामी तुरुन्तै पुन: डेलिभरी वा साइट मर्मत को लागी यो सुनिश्चित गर्न को लागी कि ग्राहकहरु को निर्माण प्रगति को प्रभावित गर्दैन। लामो दूरी र जटिल सडक अवस्थाको यातायातका लागि, ग्राहकको अधिकार र हितलाई व्यापक रूपमा संरक्षण गर्न पर्याप्त कार्गो यातायात बीमा खरिद गरिनेछ।

हस्तान्तरण र बिक्री पछि: हस्तान्तरण पूरा भएपछि, व्यावसायिक पाइप भण्डारण सुझावहरू प्रदान गरिनेछ (जस्तै खुला हावामा घाम र वर्षाको लामो समयसम्म सम्पर्कबाट बच्न, क्षरण प्रतिरोधी पाइपहरू तीखो वस्तुहरूबाट स्क्र्याचबाट बच्ने, जमिनसँग खिया सम्पर्क रोक्न भण्डारणको लागि तल माथि उठाउने, आदि), र यदि त्यहाँ कुनै प्रश्नहरू छन् भने, त्यसपछि जडान वा जडानको लागि प्राविधिक प्रश्नहरू छन्। जवाफ।

Shunchen छनौट गर्ने फाइदाहरू

यसमा बलियो दबाब प्रतिरोध छ, सर्पिल वेल्ड सीममा समान तनाव वितरणको साथ, विरूपण र बस्तीमा उत्कृष्ट प्रतिरोध। यो उच्च-दबाव लामो दूरीको यातायात र जटिल भूमिगत वातावरणको लागि उपयुक्त छ। विनिर्देशहरू पूरा छन्, र पाइप व्यास र पर्खाल मोटाई ठूला-व्यास परियोजनाहरूको आवश्यकताहरू पूरा गर्न आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ। वेल्डिङ गुणस्तर स्थिर छ, डबल-पक्षीय जलमग्न आर्क वेल्डिंग प्रयोग गरेर, घने वेल्डहरू र राम्रो सील प्रदर्शनको साथ। सम्पूर्ण प्रक्रिया गुणस्तर सुनिश्चित गर्न गैर विनाशकारी परीक्षण द्वारा ग्यारेन्टी गरिएको छ। उत्पादन दक्षता उच्च छ, सामाग्री ठोस छ, र यो एक उच्च लागत-प्रदर्शन अनुपात छ सिमलेस पाइप र उही व्यास को सीधा सीम पाइपहरूको तुलनामा। यो लामो सेवा जीवनको साथ, तेल र ग्यास, नगरपालिका, र रासायनिक उद्योग जस्ता परिदृश्यहरूको लागि उपयुक्त 3PE र epoxy जस्ता विभिन्न एन्टी-क्रोसन उपचारहरूसँग जोड्न सकिन्छ। सेवा प्रणाली पूरा भएको छ, योजना डिजाइन, उत्पादन अनुकूलनदेखि रसद वितरण, साइटमा प्राविधिक सहयोग, यसले सम्पूर्ण प्रक्रियालाई पछ्याउँछ, र बिक्री पछिको प्रतिक्रिया समयमै छ, परियोजनाको स्थिर सञ्चालनको लागि विश्वसनीय ग्यारेन्टीहरू प्रदान गर्दछ।

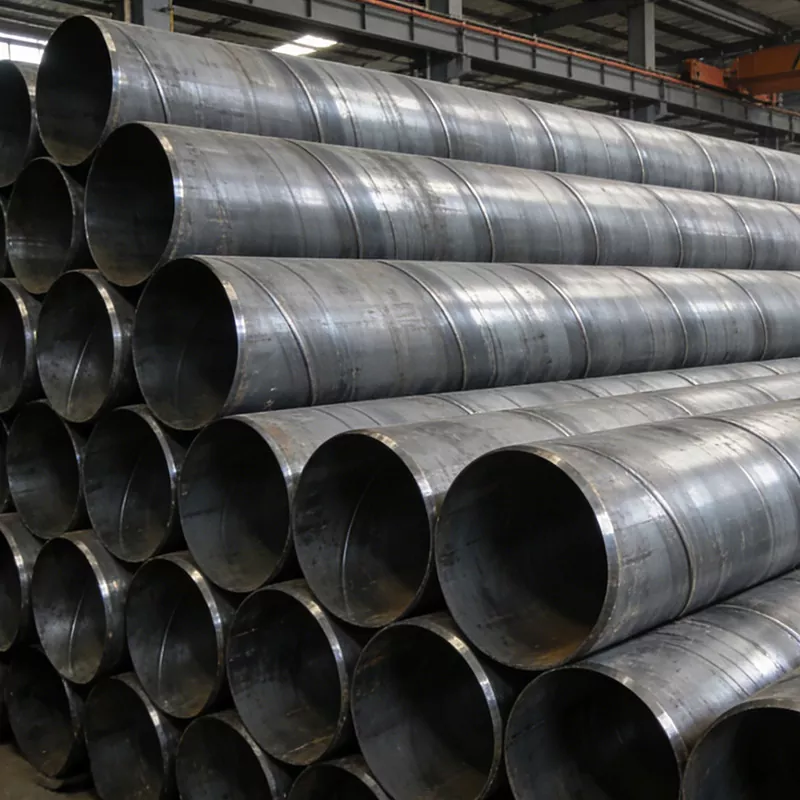

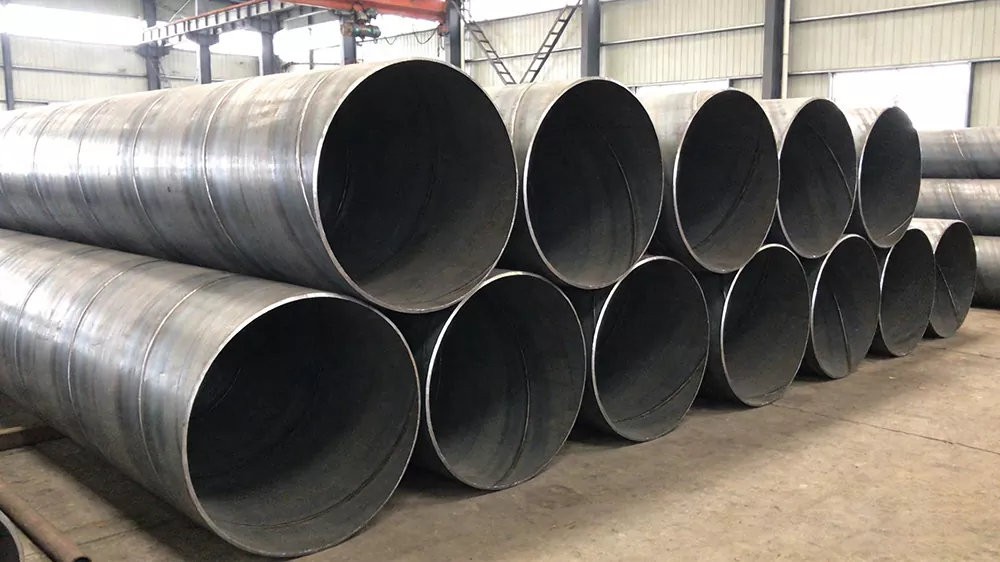

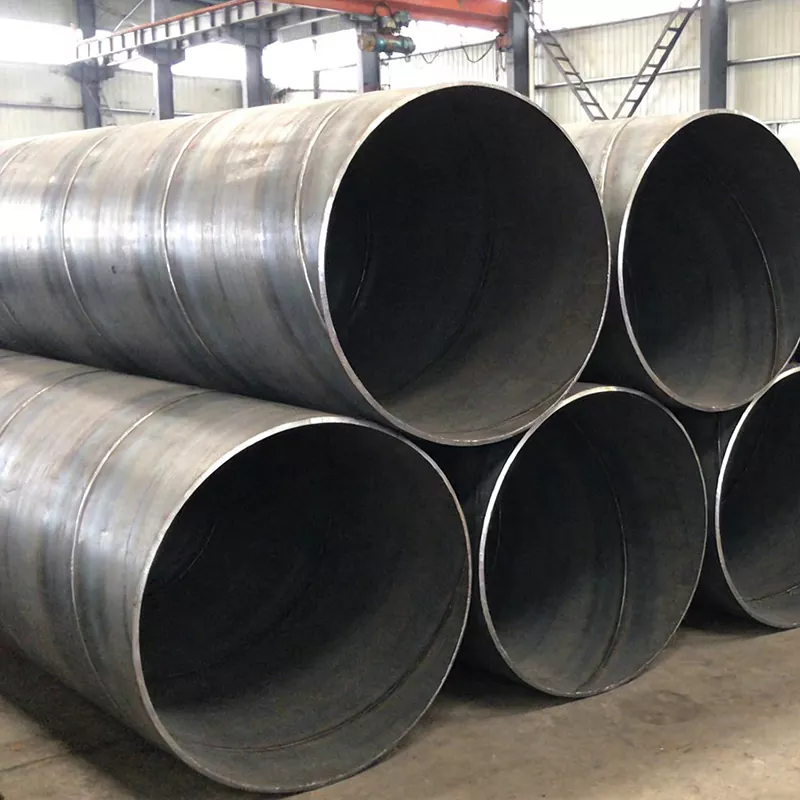

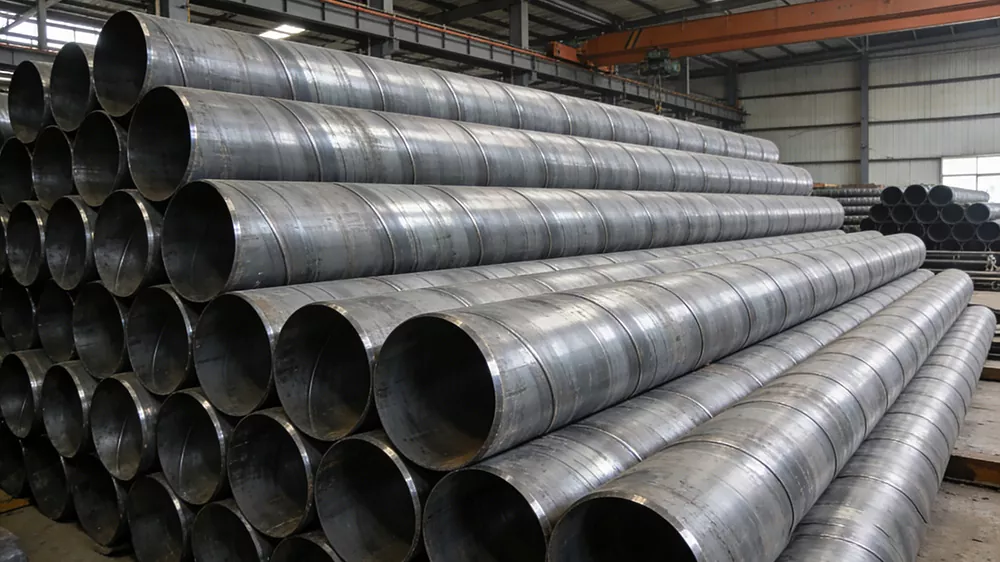

उत्पादन चित्रण:
