भित्री कोण त्रिज्या R≤0.3mm र ±0.1mm भित्र आकार सहिष्णुता संग निर्मित। अग्लो पर्दा पर्खाल, ब्रिज इन्जिनियरिङ, र निर्दोष असेम्बली र असाधारण लोड-असर क्षमता चाहिने सटीक मेसिनरीका लागि आदर्श।

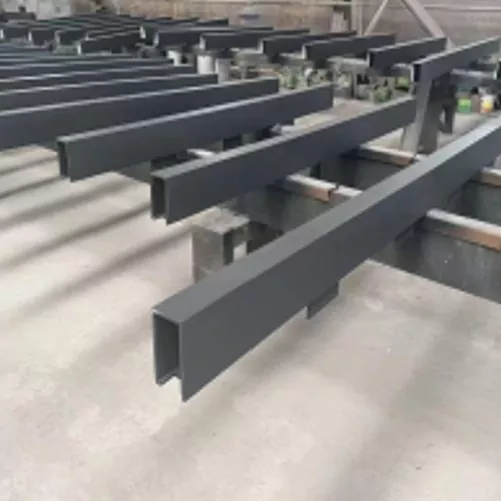

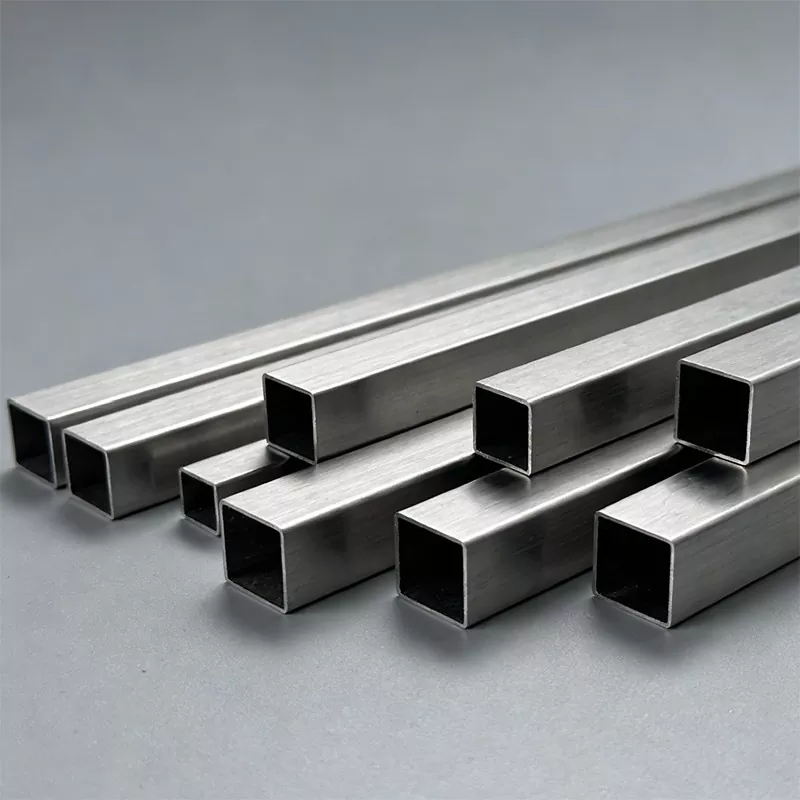

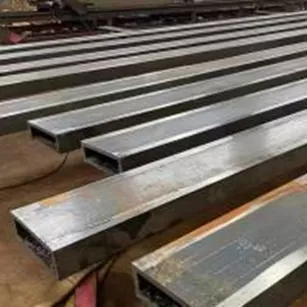

राइट-एंगल स्क्वायर ट्युब भनेको स्क्वायर वा आयताकार क्रस-सेक्शन भएको खोक्रो मेटल प्रोफाइल हो र 90° (तीखो कुनाको त्रिज्या R≤0.5mm) सम्म पुग्ने आन्तरिक कोण, परम्परागत गोलाकार स्क्वायर ट्युबहरू (R≥1.0mm) भन्दा फरक। यसलाई चिसो झुकाउने, तातो रोलिङ, वा कार्बन स्टील वा स्टेनलेस स्टील प्रयोग गरेर बाहिर निकाल्ने माध्यमबाट प्रशोधन गरिन्छ। एक स्थिर संरचना र नियमित उपस्थितिको साथ, यो उच्च असेंबली सटीकता र मेकानिकल गुणहरूको माग गर्ने B2B परियोजनाहरूको लागि पूर्ण रूपमा उपयुक्त छ। हाम्रो पूर्ण दायरा अन्वेषण गर्नुहोस्विशेष आकारको स्टीलअनुकूलन आवश्यकताहरु को लागी।
कोर फाइदाहरू र प्रमाणित केसहरू
मिलिमिटर-स्तर परिशुद्धता
उन्नत चिसो बनाउने प्रविधिको माध्यमबाट, भित्री कोण त्रिज्यालाई ≤0.3mm मा संकुचित गरिन्छ, र कम्पोनेन्ट स्प्लिसिङ ग्यापलाई ≤0.1mm मा नियन्त्रण गरिन्छ। यो परिशुद्धताले प्रत्यक्ष रूपमा साइटमा मेसिनिङ चरणहरू घटाउँछ र 30% देखि 50% सम्म विधानसभा दक्षता बढाउँछ।
उत्कृष्ट संरचनात्मक प्रदर्शन
परम्परागत राउन्ड स्क्वायर ट्यूबहरूको तुलनामा, तीव्र कुना वर्ग ट्यूबको टोर्सन र झुकाउने शक्ति 15% देखि 20% सम्म बढेको छ। खोक्रो संरचना 12% देखि 30% को वजन घटाउने प्रभाव प्राप्त गर्दछ, को लागी सामग्री लागत अनुकूलन।इस्पात संरचनाहरू.

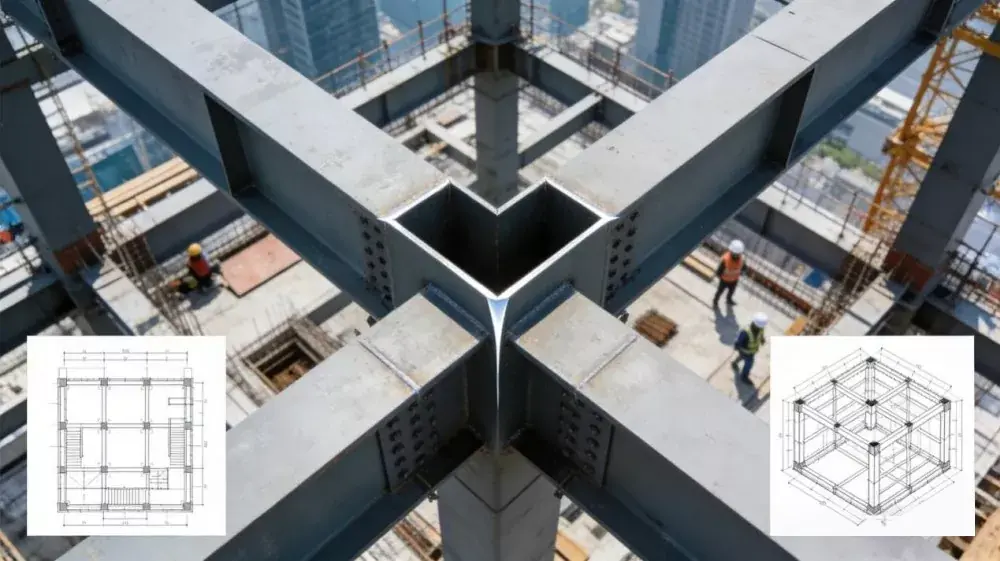

परियोजना केस: शेन्जेन मा 500 मिटर सुपर टावर
Q345FR आगो प्रतिरोधी वर्ग पाइप लोड असर फ्रेम रूपमा प्रयोग गरिएको थियो। सिमलेस स्प्लिसिङ टेक्नोलोजी मार्फत, 600 डिग्री सेल्सियसमा 70% उत्पादन शक्ति रिटेन्सन दर हासिल गरियो, फायरप्रूफ कोटिंगको साथ 3-घण्टा आगो प्रतिरोधी सीमा पूरा गर्दै। यसले फायरप्रूफ बोर्डहरूको खपत 30% ले घटाएको छ र परम्परागत योजनाहरूको तुलनामा निर्माण अवधि दुई महिनाले घटाएको छ।
प्राविधिक विनिर्देशहरू
निम्न प्यारामिटरहरू सन्दर्भको रूपमा सेवा गर्छन्। इञ्जिनियरिङ् समीक्षामा अनुकूलित आकार र ग्रेडहरू उपलब्ध छन्।
| निर्दिष्टीकरण कोटि | वस्तु | सन्दर्भ प्यारामिटरहरू | आवेदन नोटहरू |
|---|---|---|---|
| खण्ड आकार | साइड लम्बाइ दायरा (वर्ग) | 10mm × 10mm देखि 200mm × 200mm | फर्नीचर / सटीक उपकरण को लागी सानो आकार; पर्दा पर्खाल/पुलहरूको लागि ठूलो आकार। |
| साइड लम्बाइ दायरा (आयत) | 10mm × 20mm देखि 150mm × 300mm | आयताकार खण्ड शेल्फ बीमहरूको लागि, एकतर्फी झुकाउने प्रतिरोधमा केन्द्रित हुन्छ। | |
| भित्री कोणको त्रिज्या (R) | परम्परागत ≤0.5 मिमी; उच्च परिशुद्धता ≤0.3mm | कडा परिशुद्धता विधानसभा आवश्यकताहरू पूरा गर्दछ। | |
| आकार सहिष्णुता | सामान्य ± ०.५ मिमी; सटीक ± 0.1mm | स्वचालन उपकरण र सुपर उच्च वृद्धि पर्दा पर्खाल लागि। | |
| पर्खाल मोटाई | परम्परागत मोटाई | 0.8 मिमी देखि 12 मिमी | हल्का तौल संरचनाहरूको लागि पातलो पर्खाल, लोड-असरको लागि बाक्लो पर्खाल। |
| अनुकूलन मोटाई | न्यूनतम 0.3mm, अधिकतम 15mm | ट्रिमको लागि अल्ट्रा-पातलो, पुल स्टिफेनरहरूको लागि अति मोटो। | |
| मोटाई सहिष्णुता | ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; >6mm: ±0.2~0.3mm | संरचनात्मक तनाव वितरण स्थिरता सुनिश्चित गर्दछ। | |
| सामाग्री गुण | कार्बन स्टील श्रृंखला | Q235B, Q345B, Q690 उच्च शक्ति इस्पात | Q690 उपज बल ≥690MPa, भारी भार र वजन घटाउनको लागि उपयुक्त। |
| विशेष इस्पात श्रृंखला | Q345FR दुर्दम्य इस्पात | 600 डिग्री सेल्सियसमा 70% उत्पादन शक्ति, 3 घण्टा आगो प्रतिरोध। | |
| मिश्र धातु श्रृंखला | 304/316 स्टेनलेस स्टील, 6061 एल्युमिनियम मिश्र धातु | जंग प्रतिरोधको लागि स्टेनलेस, हल्का बाहिरी प्रयोगको लागि एल्युमिनियम। | |
| प्राविधिक प्यारामिटरहरू | गठन प्रक्रिया | चिसो गठन + स्थानीय गर्मी उपचार | तनाव एकाग्रता घटाउँछ र स्थिरता सुधार गर्दछ। |
| वेल्डिङ प्रविधि | लेजर-चाप हाइब्रिड वेल्डिंग | वेल्ड चौडाइ 2mm, विरूपण 70% द्वारा कम, थकान जीवन > 2 मिलियन चक्र। | |
| सतह उपचार | हट डिप गैल्भेनाइजिंग, फ्लोरोकार्बन स्प्रेइ,, एनोडाइजिंग | जंगको लागि जिंक, मौसमको लागि फ्लोरोकार्बन, एल्युमिनियमको लागि एनोडाइजिंग। | |
| मेकानिकल गुणहरू | फ्लेक्सर बल | 15% ~ 20% उही विशिष्टको गोल वर्ग पाइप भन्दा बढी | थप समान तनाव वितरण। |
| वजन घटाने अनुपात | 12% ~ 30% | सुपर हाई-राइज र पुलहरू जस्ता हल्का तौलका मागहरूमा अनुकूल हुन्छ। | |
| मौसम प्रतिरोध | जस्ता कोटिंग ≥80μm; फ्लोरोकार्बन नुन स्प्रे प्रतिरोध ≥1000h | लामो-समय बाहिरी प्रयोग परिदृश्यहरूमा अनुकूलन गर्दछ। |
अनुकूलन र अनुप्रयोग परिदृश्यहरू

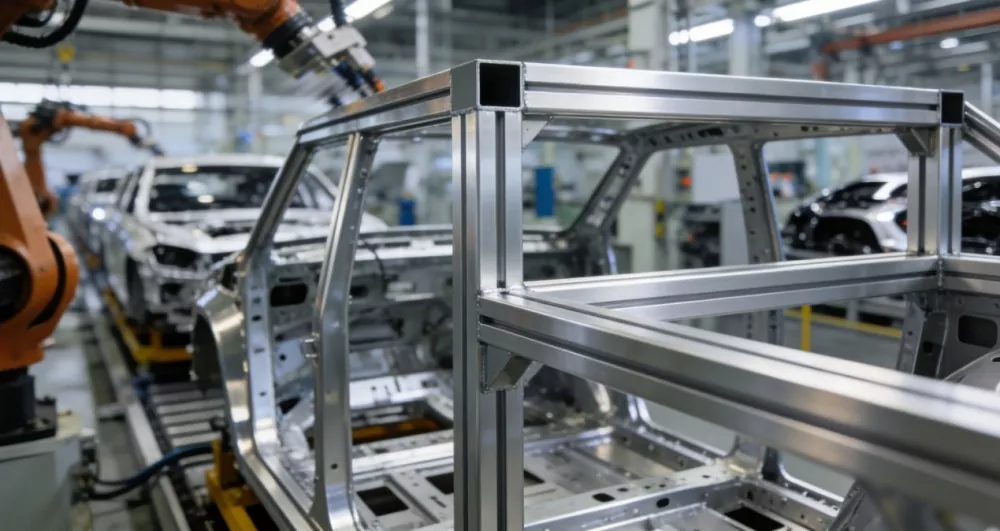

अनुकूलन क्षमताहरूले अनुप्रयोग सीमाहरू विस्तार गर्दछ। उच्च-शक्तिको स्टील देखि एल्युमिनियम मिश्र धातु सम्म, र लेजर वेल्डिंग देखि फ्लोरोकार्बन स्प्रेइङ सम्म, लचिलो संयोजनले विभिन्न B2B आवश्यकताहरू पूरा गर्दछ। उदाहरण को लागी, 6061 एल्युमिनियम मिश्र धातु स्क्वायर ट्यूब अटोमोबाइल वेल्डिंग रोबोट को आधार को लागी प्रयोग गरिन्छ, ± 0.1 ° कोण त्रुटि नियन्त्रण मार्फत सही गाइड रेल स्थापना प्राप्त गर्न।

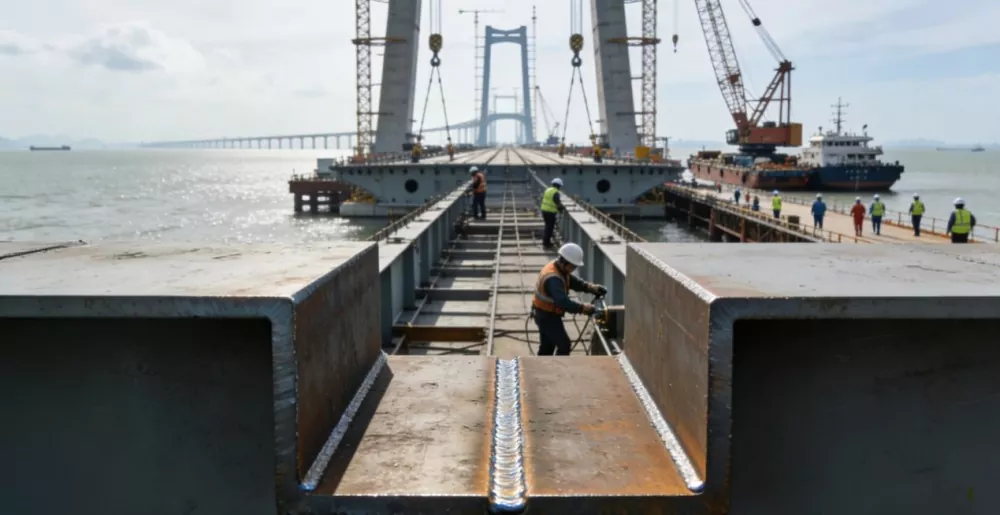

Q690 उच्च-शक्ति वर्ग ट्यूब गहिरो मध्य च्यानल स्टिल बक्स गर्डरको स्टिफेनरमा प्रयोग गरिएपछि, एकल तहको वजन १२०० टनले घटाइन्छ। लेजर-आर्क हाइब्रिड वेल्डिंग प्रक्रियाको थकान जीवन 2 मिलियन चक्रहरू भन्दा बढी छ, परम्परागत विधिहरू भन्दा 50% बढी। यो सामाग्री लगातार उच्च वृद्धि भवन, पुल इन्जिनियरिङ, र सटीक मेसिनरी मा यसको प्राविधिक मूल्य प्रमाणित गर्दछ।
किन Shunchen उद्योग छनौट?
शुन्चेन उद्योगको सही-कोण स्क्वायर ट्यूब क्षेत्रमा महत्त्वपूर्ण फाइदाहरू छन्, कोर कार्यसम्पादन र प्रशोधन शुद्धता पारंपरिक उद्योग मापदण्डहरू भन्दा उच्च छ। भित्री कोण त्रिज्या ≤0.3mm छ, र आकार सहिष्णुता ± 0.1mm भित्र नियन्त्रण गरिन्छ।
हामी Q690 उच्च-शक्ति इस्पात र Q345FR दुर्दम्य इस्पात सहित समृद्ध सामग्री चयनहरू प्रस्ताव गर्दछौं। साधारण उत्पादनहरूको तुलनामा, झुकाउने शक्ति 15% -20% ले बढेको छ जबकि 12%-30% तौल घटाउँछ। हामी समर्थन गर्छौंपूर्ण-विनिर्देश अनुकूलनडिजिटल लचिलो उत्पादन मोडमा भर पर्दै। छिटो डेलिभरी, कडा गुणस्तर नियन्त्रण, र तपाईंको लागि पूर्ण निरीक्षण कागजात सुनिश्चित गर्नुहोस्थोक आदेश। हामी ए को रूपमा सञ्चालन गर्दछौंकारखाना प्रत्यक्ष आपूर्तिकर्तासबै भन्दा राम्रो ग्यारेन्टी गर्नB2B उद्धरण.
बारम्बार सोधिने प्रश्नहरू
1. दायाँ कोण वर्ग ट्यूबलाई मानक वर्ग ट्यूबबाट के फरक पार्छ?
दायाँ-कोण स्क्वायर ट्यूबले ≤0.5mm को भित्री कोण त्रिज्या (R) को सुविधा दिन्छ, र उच्च सटीक मोडेलहरूको लागि ≤0.3mm सम्म। यो परम्परागत स्क्वायर ट्युबहरू भन्दा धेरै तिखो छ, जसमा सामान्यतया R≥1.0mm को गोलाकार कुनाको त्रिज्या हुन्छ। यो तिखो कुनाले सिमलेस, ग्याप-फ्री स्प्लिसिङ (अन्तर ≤0.1mm) को लागि अनुमति दिन्छ, यसलाई उच्च सटीक वास्तुकला र मेसिनरी अनुप्रयोगहरूको लागि आदर्श बनाउँछ।
2. बल्क अर्डरहरूको लागि कुन सामग्री र स्टील ग्रेडहरू उपलब्ध छन्?
हामी कार्बन स्टील श्रृंखला (Q235B, Q345B, Q690 उच्च शक्ति), विशेष अपवर्तक स्टील (Q345FR), स्टेनलेस स्टील (304/316), र आल्मुनियम मिश्र धातु (6061) आपूर्ति गर्दछौं। Q690 भारी-लोड परिदृश्यहरूको लागि वजन घटाउन आवश्यक छ, जबकि 304/316 स्टेनलेस स्टील संक्षारक वातावरणको लागि आदर्श हो।
3. लेजर-आर्क हाइब्रिड वेल्डिङले उत्पादनलाई कसरी फाइदा गर्छ?
हाम्रो दायाँ-कोण स्क्वायर ट्यूबहरूले उन्नत लेजर-आर्क हाइब्रिड वेल्डिंग प्रयोग गर्दछ। यो टेक्नोलोजीले वेल्ड चौडाइलाई लगभग 2mm सम्म साँघुरो पार्छ, 70% ले वेल्डिङको विकृति घटाउँछ, र थकानको जीवनलाई 2 मिलियन भन्दा बढी चक्रहरूमा बढाउँछ। यसले उच्च संरचनात्मक अखण्डता सुनिश्चित गर्दछ, विशेष गरी ब्रिज इन्जिनियरिङ जस्ता गतिशील लोड वातावरणमा।
4. के तपाइँ अनुकूलित सतह उपचार प्रदान गर्न सक्नुहुन्छ?
हो। हामी हट-डिप ग्याल्भनाइजिङ (उत्कृष्ट एन्टी-कोरोसन प्रदर्शनका लागि), फ्लोरोकार्बन स्प्रेइ (यूभी र मौसम प्रतिरोधका लागि), र एनोडाइजिङ (विशेष गरी एल्युमिनियम मिश्र धातु मोडेलहरूको लागि) प्रस्ताव गर्छौं। छनौट तपाईंको बाहिरी एक्सपोजर अवस्था र सौन्दर्य आवश्यकताहरूमा निर्भर गर्दछ।
5. ठूला परियोजना आदेशहरूको लागि नेतृत्व समय के हो?
लीड समय कुल टनेज, सामग्री ग्रेड, र विशिष्ट प्रशोधन आवश्यकताहरूमा निर्भर गर्दछ। मानक आकारहरूको लागि, यो सामान्यतया 15 देखि 25 दिन सम्म हुन्छ। हामी द्रुत वितरण र कडा गुणस्तर नियन्त्रण सुनिश्चित गर्न डिजिटल लचिलो उत्पादन मोड प्रयोग गर्छौं, ठूला-ठूला निर्माण परियोजनाहरूको कडा तालिकाहरू पूरा गर्न।
दायाँ-कोण स्क्वायर ट्यूबको लागि उद्धरण अनुरोध गर्नुहोस्
आफ्नो आवश्यक आयाम, सामग्री ग्रेड (जस्तै, Q345B, Q690), पर्खाल मोटाई, र सतह उपचार संग Shunchen उद्योग सम्पर्क गर्नुहोस्। हाम्रो ईन्जिनियरिङ् टोलीले तपाईंको परियोजना समीक्षा गर्नेछ र प्रतिस्पर्धी कारखाना-सीधा उद्धरण प्रदान गर्नेछ।
