कार्बन स्टील फैब्रिकेशन प्लेट

शुन्चेन कार्बन स्टिल फ्याब्रिकेसन प्लेटले स्टिलको संरचना, मेसिनरी र पर्खालको पर्दा प्रणालीका लागि परिशुद्धता काट्ने कम्पोनेन्टहरू प्रदान गर्छ। 1.5 देखि 25 मिमी सम्म प्लेटहरूको लागि उन्नत सीएनसी फाइबर लेजर काट्ने प्रयोग गरेर, यसले एक पासमा जटिल रूप र बोल्ट प्वालहरू उत्पादन गर्दछ। कडा QA, वैकल्पिक हट-डिप ग्याल्भेनाइजिंग, र EN 10204 3.1 MTCs द्वारा समर्थित, यसले विश्वव्यापी रूपमा उच्च स्थिरता र छिटो डेलिभरी सुनिश्चित गर्दछ।

कार्बन स्टील निर्माण प्लेट के हो?

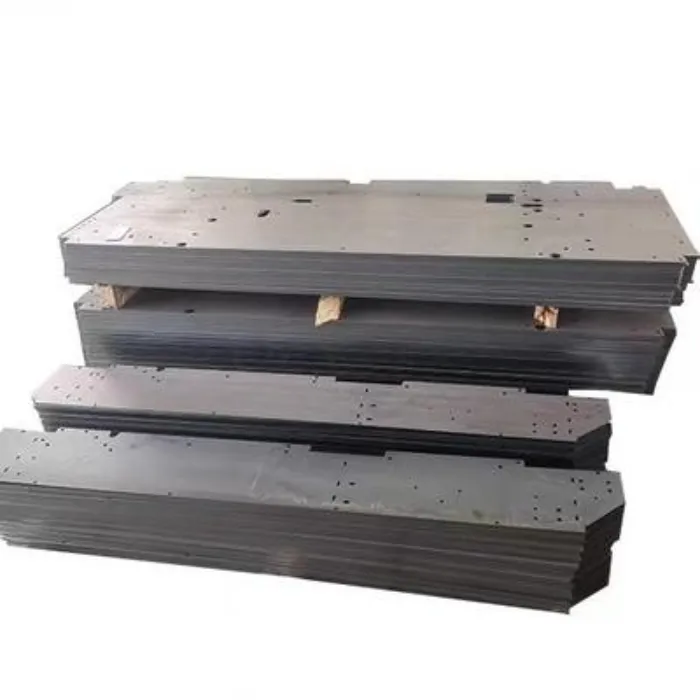

कार्बन स्टिल फ्याब्रिकेसन प्लेट एक कार्बन स्टिल प्लेट हो जुन संरचनात्मक वा मेकानिकल कम्पोनेन्टको रूपमा प्रयोगको लागि निर्दिष्ट आकार वा आकारमा काटेर प्रशोधन गरिएको छ। केवल आयताकार स्टक प्लेटहरू आपूर्ति गर्नुको सट्टा, शुन्चेनले अनियमित रूपरेखाहरू, बोल्ट प्वालहरू, स्लटहरू, माउन्टिंग प्वालहरू, र अन्य आवश्यक ओपनिङहरू सहित ग्राहक रेखाचित्र अनुसार खाली ठाउँहरू उत्पादन गर्दछ।

आधार सामग्री Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400, वा SM490 हुन सक्छ, आवश्यक बल र लागू सामग्री मानकमा निर्भर गर्दछ। मानक प्रशोधनमा सीएनसी फाइबर लेजर काट्ने र डिजिटल नेस्टिङ समावेश छ। हट-डिप ग्याल्भनाइजिंग र पेन्टिङ थप्न सकिन्छ जब समाप्त घटकलाई जंग सुरक्षा आवश्यक पर्दछ।

यस प्रकारको फेब्रिकेटेड प्लेट वेल्डिङ, बोल्टिङ, संरचनात्मक असेम्ब्ली, उपकरण निर्माण वा थप सतह उपचारका लागि कट-टु-साइज स्टिल कम्पोनेन्टहरू चाहिने ग्राहकहरूको लागि हो।

मुख्य विशेषताहरु

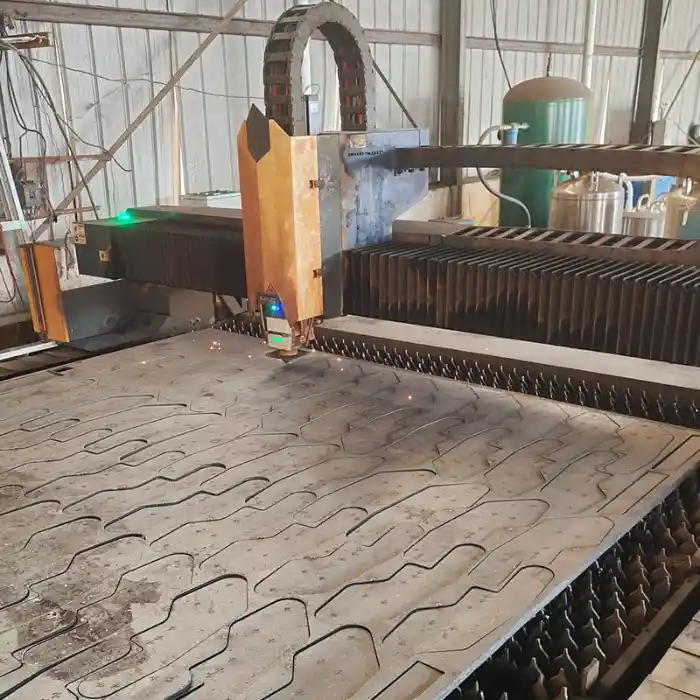

सीएनसी लेजर काटन

शुन्चेनले CNC फाइबर लेजर काट्ने उपकरणसँग कार्बन स्टिल फ्याब्रिकेसन प्लेट प्रशोधन गर्छ। काट्ने कार्यक्रम अनुमोदित उत्पादन रेखाचित्रबाट उत्पन्न हुन्छ, समान समोच्च र प्वाल ढाँचालाई ब्याचमा पुन: उत्पादन गर्न अनुमति दिँदै।

१० मिमी मोटाई भित्रका प्लेटहरूको लागि, निर्दिष्ट आयामी सहिष्णुता ≤± ०.१ मिमी हो। 10-25 मिमी प्लेटहरूको लागि, निर्दिष्ट सहिष्णुता ≤±0.2 मिमी हो। वास्तविक सहिष्णुता सामग्री मोटाई, ज्यामिति, र उत्पादन अघि रेखाचित्र आवश्यकताहरु अनुसार पुष्टि गरिएको छ।

कट किनाराहरू सफा गर्नुहोस्

लेजर काटनले परम्परागत ज्वाला काट्ने भन्दा साँघुरो थर्मल काट्ने क्षेत्र उत्पादन गर्दछ। शुन्चेनले Ra ≤12.5 μm को कट-सतह रफनेस निर्दिष्ट गर्दछ र अन्तिम निरीक्षणको क्रममा देखिने burrs र काट्ने अनियमितताहरू नियन्त्रण गर्दछ।

कम्पोनेन्टहरूका लागि जुन काटेर सिधै प्रयोग गर्न सकिन्छ, यसले म्यानुअल एज ग्राइन्डिङको आवश्यकतालाई कम गर्छ। यदि कुनै परियोजनालाई विशेष किनारा अवस्था चाहिन्छ भने, आवश्यकता उत्पादन रेखाचित्रमा समावेश गर्न सकिन्छ।

जटिल आकृति र प्वालहरू

काट्ने प्रक्रियाले एउटै उत्पादन सञ्चालनमा अनियमित रूपरेखाहरू, आन्तरिक उद्घाटनहरू, बोल्ट प्वालहरू, माउन्टिंग प्वालहरू, र स्लटहरू उत्पादन गर्न सक्छ। डिजिटल नेस्टिङ प्रयोग गरिन्छ जब एउटै अभिभावक प्लेटबाट धेरै फरक कम्पोनेन्टहरू काट्न आवश्यक हुन्छ।

न्यूनतम काट्ने एपर्चर प्लेट मोटाईको लगभग ०.५ गुणा हुन्छ, सामग्री, ज्यामिति र काट्ने अवस्थाहरूको अधीनमा।

सामग्री विकल्प

Q235B र A36 धेरै सामान्य संरचनात्मक अनुप्रयोगहरूको लागि उपयुक्त छन्, जबकि Q355B, A572, र S355JR ले बलियो संरचनात्मक सामग्री चाहिने अनुप्रयोगहरूको लागि उच्च निर्दिष्ट उपज शक्ति प्रदान गर्दछ।

सामग्री ग्रेड उत्पादन अघि ग्राहकको खरिद विशिष्टता विरुद्ध पुष्टि गरिएको छ। लागू आदेशहरूको लागि सामग्री प्रमाणपत्रहरू आपूर्ति गर्न सकिन्छ।

अनुप्रयोगहरू

इस्पात संरचना अवयवहरू

कार्बन स्टिल फेब्रिकेसन प्लेटहरू इम्बेडेड प्लेटहरू, जडान प्लेटहरू, आधार प्लेटहरू, स्टिफेनरहरू, कोष्ठकहरू, र अन्य स्टील संरचना घटकहरूको लागि प्रयोग गरिन्छ। प्रि-कट बोल्ट प्वालहरू र परिभाषित रूपरेखाहरूले यी भागहरूलाई सीधा कार्यशाला वेल्डिङ वा साइट एसेम्बलीमा सार्न अनुमति दिन्छ।

बारम्बार कम्पोनेन्टहरूका लागि, सीएनसी काटनले ब्याचहरू बीचको आयाम र प्वाल स्थितिहरू पनि राख्छ।

मेसिनरी पार्ट्स

मेसिनरी निर्माताहरूले उपकरण आधारहरू, कोष्ठकहरू, फ्रेम कम्पोनेन्टहरू, माउन्टिङ प्लेटहरू, सुदृढीकरण प्लेटहरू, र वेल्डेड संरचनात्मक भागहरूको लागि कट स्टील खाली ठाउँहरू प्रयोग गर्छन्।

जब कम्पोनेन्ट ग्राहक रेखाचित्रबाट उत्पादन गरिन्छ, काट्ने प्रक्रियाले ग्राहकको कार्यशालालाई प्रत्येक भागलाई म्यानुअल रूपमा चिन्ह लगाउन र काट्नुको सट्टा आवश्यक बाहिरी समोच्च र प्वाल व्यवस्थालाई पछ्याउन सक्छ।

पर्दा पर्खाल अवयवहरू

कार्बन स्टिल फ्याब्रिकेसन प्लेटलाई पर्दा भित्ता जडानकर्ता, किलका सामानहरू, सुदृढीकरणका भागहरू र अन्य आफू अनुकूल धातु फिटिङहरूमा प्रशोधन गर्न सकिन्छ। जहाँ कम्पोनेन्ट ओसिलो वा बाहिरी अवस्थाहरूमा पर्दाफास हुन्छ, काटन पछि हट-डिप ग्याल्भेनाइजिंग लागू गर्न सकिन्छ।

नगरपालिका र औद्योगिक घटक

कट स्टिल कम्पोनेन्टहरू रेलवे पार्ट्स, साइन सपोर्ट, स्ट्रिट-लाइट एक्सेसरीज, कृषि मेसिनरी कम्पोनेन्ट, यातायात उपकरण, र अन्य बनावटी स्टिल एसेम्बलीका लागि पनि प्रयोग गरिन्छ।

प्राविधिक प्यारामिटरहरू

प्रशोधन विनिर्देशहरू

सामाग्री गुण

लागू मानकहरू

लागू मानक, सामग्री ग्रेड, मोटाई, र सहिष्णुता उत्पादन अघि खरीद विशिष्टताबाट पुष्टि गरिन्छ।

गुणस्तर नियन्त्रण

सामाग्री निरीक्षण

काट्नु अघि, आगमन प्लेट आवश्यक ग्रेड र मोटाई विरुद्ध जाँच गरिन्छ। मिल परीक्षण कागजातहरू अर्डरको लागि रेकर्ड गरिएको सामग्री जानकारीसँग मेल खान्छ।

यसले अर्डरलाई विशिष्ट सामग्री विशिष्टता आवश्यक हुँदा उत्पादनमा प्रवेश गर्नबाट फरक स्टील ग्रेड वा मोटाईलाई रोक्छ।

काटन निरीक्षण

लेजर काटन पछि, निरीक्षकहरूले अनुमोदित रेखाचित्र विरुद्ध महत्वपूर्ण आयामहरू जाँच गर्छन्। भागमा निर्भर गर्दै, यसले समग्र आयामहरू, कन्टूर ज्यामिति, प्वाल व्यास, प्वाल स्थिति, र प्लेट मोटाई समावेश गर्न सक्छ।

दोहोर्याइएको उत्पादनको लागि, बाँकी ब्याच प्रशोधन हुनु अघि पहिलो टुक्राहरूको लागि निरीक्षण आवश्यकताहरू स्थापित गर्न सकिन्छ।

किनारा निरीक्षण

काटिएको किनारा अत्यधिक burrs, स्ल्याग, देखिने विरूपण, र अनियमित काटन को लागी जाँच गरिन्छ। ग्राहक द्वारा निर्दिष्ट गर्दा सतह खुर्दा आवश्यकताहरू प्रमाणित गर्न सकिन्छ।

सामग्री ट्रेसबिलिटी

उत्पादन ब्याच सम्बन्धित कच्चा माल र निरीक्षण रेकर्डसँग जोडिएको छ। औपचारिक सामग्री कागजात आवश्यक पर्ने आदेशहरूको लागि, EN 10204 3.1 सामग्री प्रमाणपत्र आपूर्ति गर्न सकिन्छ।

SGS निरीक्षण

जब एक स्वतन्त्र निरीक्षण आवश्यक छ, SGS निरीक्षण ढुवानी अघि व्यवस्थित गर्न सकिन्छ। निरीक्षण दायरा खरिद सम्झौता अनुसार परिभाषित गर्न सकिन्छ, जस्तै आयाम, सामग्री कागजात, मात्रा, उपस्थिति, र अन्य सहमत आवश्यकताहरू।

OEM अनुकूलन सेवा

रेखाचित्र समीक्षा

Shunchen ले कार्बन स्टिल फ्याब्रिकेसन प्लेट कम्पोनेन्टहरूका लागि अर्डर-टु-अर्डरका लागि ग्राहक रेखाचित्रहरू स्वीकार गर्दछ। उद्धरण गर्नु अघि, प्राविधिक टोलीले सामग्रीको ग्रेड, मोटाई, आयाम, प्वाल स्थिति, सहनशीलता, र प्रशोधन आवश्यकताहरूको लागि रेखाचित्र जाँच गर्दछ।

यदि आयाम वा सहिष्णुता चयन गरिएको सामग्री मोटाई वा काट्ने प्रक्रियाको लागि उपयुक्त छैन भने, यो उत्पादन अघि ग्राहकसँग पुष्टि गर्न सकिन्छ।

नेस्टिङ

धेरै भाग आकारहरू वा आकारहरू समावेश गरिएका अर्डरहरूको लागि, कम्पोनेन्टहरू डिजिटल नेस्टिङ मार्फत व्यवस्थित हुन्छन्। नेस्टिङ लेआउट आवश्यक मात्रा र अभिभावक प्लेट आयाम अनुसार तयार छ।

यसले स्टिल प्लेट लेजर मेसिनमा प्रवेश गर्नु अघि काट्ने कार्यक्रम निर्धारण गर्दछ।

काट्ने र माध्यमिक उपचार

अनुमोदन रेखाचित्र पछि, भागहरू पुष्टि कार्यक्रम अनुसार लेजर काटिएका छन्। यदि समाप्त कम्पोनेन्टहरूलाई जंग सुरक्षा चाहिन्छ भने, तिनीहरूलाई हट-डिप ग्याल्भेनाइजिंग वा चित्रकारीको लागि पठाउन सकिन्छ।

आवश्यक सतह उपचार उत्पादन अघि निर्दिष्ट गरिनु पर्छ किनभने यसले पछिको प्रशोधन मार्ग र निरीक्षणलाई असर गर्छ।

निरीक्षण र प्याकेजिङ

प्रशोधन पछि, समाप्त कम्पोनेन्टहरू सहमत आवश्यकताहरू विरुद्ध निरीक्षण गरिन्छ। सामग्री प्रमाणपत्रहरू र तेस्रो-पक्ष निरीक्षण कागजातहरू आदेशमा समावेश गर्दा तयार गर्न सकिन्छ।

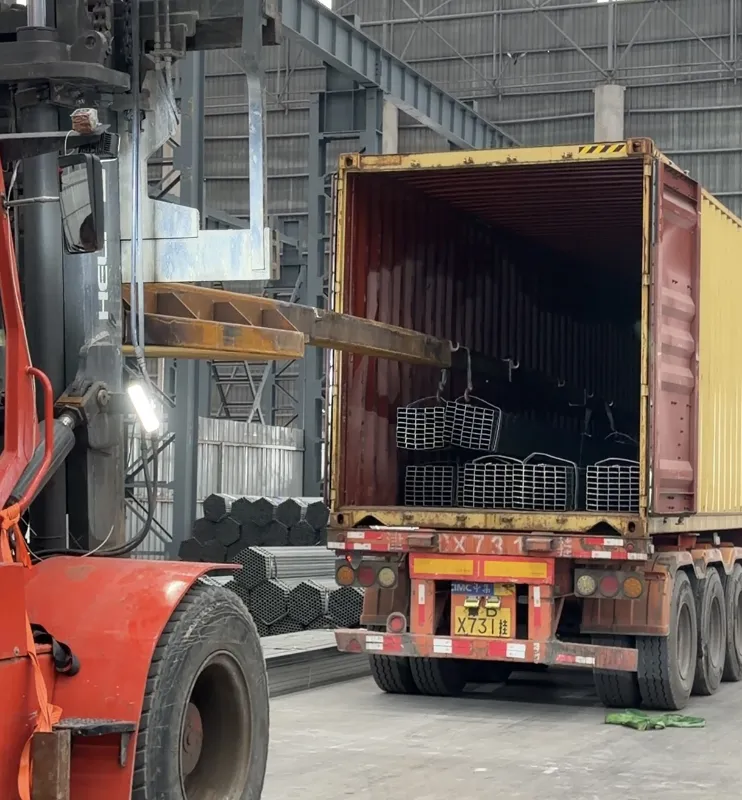

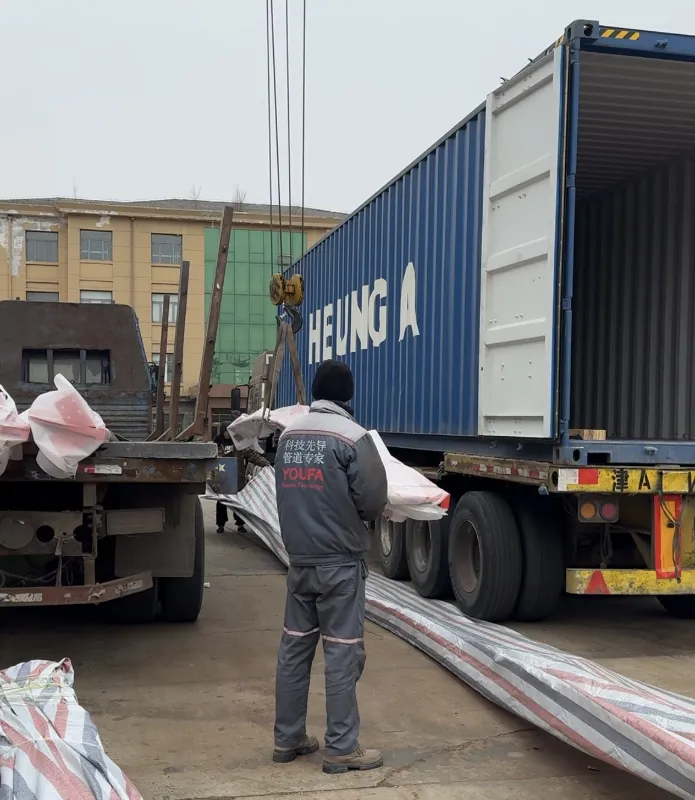

निर्यात ढुवानीका लागि, वाटरप्रूफ फिल्म, काठको प्यालेटहरू, र स्टील स्ट्र्यापिंग घटक आकार र ढुवानी आवश्यकताहरू अनुसार प्रयोग गर्न सकिन्छ।

प्रामाणिक ग्राहक समीक्षा

"लेजर कट स्टिल प्लेटहरूले हाम्रो साइटमा प्रशोधन गर्ने समयलाई धेरै बचत गर्दछ। ShunChen का उत्पादनहरूमा स्थिर परिशुद्धता र शून्य burrs छ, जुन हाम्रो स्टिल संरचना असेंबली आवश्यकताहरूसँग पूर्ण रूपमा मेल खान्छ। तिनीहरूको डेलिभरी सधैं तालिकामा हुन्छ।"

—— ओमर हसन, परियोजना प्रबन्धक, मध्य पूर्व कन्स्ट्रक्सन इन्जिनियरिङ कम्पनी लिमिटेड।

"हामी कडा सहिष्णुता आवश्यकताहरूसँग सटीक मेकानिकल भागहरू उत्पादन गर्छौं। ShunCen को लेजर काटने कार्बन स्टील प्लेटहरू न्यूनतम विरूपण र लगातार ब्याच गुणस्तर छ, जसले प्रभावकारी रूपमा हाम्रो अस्वीकार दर र उत्पादन लागत घटाउँछ।"

—— ली मिङ, प्राविधिक निर्देशक, घरेलु मेसिनरी निर्माण कम्पनी लिमिटेड।

"पर्दा भित्ता इन्जिनियरिङमा उपस्थिति र एसेम्बली शुद्धताका लागि उच्च आवश्यकताहरू छन्। तिनीहरूको लेजर कट कनेक्टरहरूमा सटीक आयामहरू र चिल्लो किनारहरू छन्, जसले हाम्रो स्थापना दक्षता र परियोजनाको गुणस्तरमा धेरै सुधार गर्दछ।"

—— झाङ वेई, खरीद निर्देशक, पूर्वी चीन पर्दा पर्खाल इन्जिनियरिङ कम्पनी

किन हामीलाई छान्नुहोस्

फब्रिकेटेड स्टिल अर्डरहरूको लागि शुन्चेनको मुख्य फाइदा भनेको स्टिल सामग्री सोर्सिङ, प्लेट काट्ने, सतह उपचार, र निर्यात ढुवानी एउटै औद्योगिक समूह भित्र ह्यान्डल गर्न सकिन्छ।

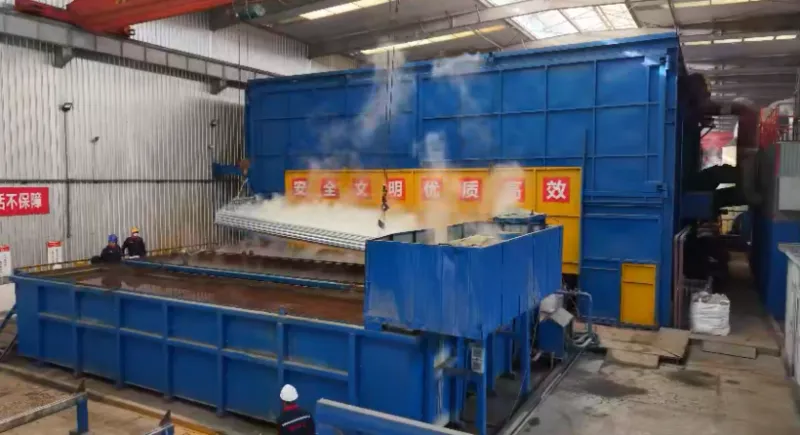

यो समूह सन् २०१४ मा स्टील उद्योगमा स्थापना भएको थियो र त्यसयता हट-डिप ग्याल्भानाइजिङ, स्टिल संरचना उत्पादन, फोटोभोल्टिक सपोर्ट म्यानुफ्याक्चरिङ, वेयरहाउसिङ, र रसद थपिएको छ। हालको वार्षिक उत्पादन क्षमता 450,000 टन भन्दा बढी छ, 40,000 वर्ग मीटर भन्दा बढी उत्पादन र भण्डारण ठाउँको साथ।

निर्माण गरिएका कम्पोनेन्टहरू खरिद गर्ने ग्राहकहरूका लागि, यसको मतलब स्टिल आपूर्तिकर्ता, कटिङ वर्कशप, ग्याल्भेनाइजिङ कम्पनी, र निर्यात व्यापारीहरू बीचको अर्डरलाई विभाजन गर्नु पर्दैन।

Shunchen ले ग्राहकको रेखाचित्रबाट सामग्रीको ग्रेड र काट्ने आवश्यकताहरू पुष्टि गर्न, स्टिल प्लेट प्रशोधन गर्न, वैकल्पिक ग्याल्भेनाइजिङ वा पेन्टिङको व्यवस्था गर्न, आवश्यक निरीक्षण कागजातहरू पूरा गर्न, र निर्यात ढुवानीका लागि समाप्त घटकहरू तयार गर्न सक्छ।

परम्परागत कच्चा पदार्थ उत्पादन आवश्यकता अनुसार स्टक गरिन्छ। नमूना अर्डरहरू सामान्यतया लगभग 3 दिन भित्र व्यवस्थित गर्न सकिन्छ, जबकि थोक आदेशहरू सामान्यतया 7-10 दिन भित्र निर्धारित गरिन्छ। वास्तविक नेतृत्व समय सामग्री उपलब्धता, अर्डर मात्रा, भाग ज्यामिति, सतह उपचार, र निरीक्षण आवश्यकताहरूमा निर्भर गर्दछ।

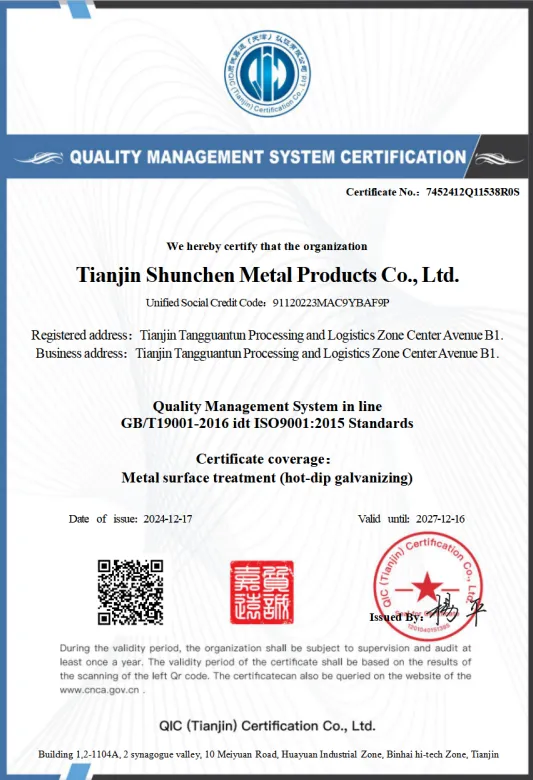

कम्पनीसँग ISO 9001 प्रमाणीकरण छ र लागू हुने निर्यात आदेशहरूको लागि MTC EN 10204 3.1 र SGS निरीक्षणलाई समर्थन गर्दछ।

FAQ

कार्बन स्टिल फेब्रिकेसन प्लेटहरूको लागि कुन सामग्रीहरू प्रयोग गर्न सकिन्छ?

सामान्य सामग्रीहरूमा Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400, र SM490 समावेश छन्। उद्धरण अनुरोध गर्दा आवश्यक ग्रेड निर्दिष्ट गर्नुपर्छ।

के मोटाई लेजर काट्न सकिन्छ?

मानक प्रशोधन दायरा 1.5-25 मिमी छ। यदि आवश्यक मोटाई यस दायरा बाहिर पर्छ भने, प्राविधिक टोलीले उत्पादन पुष्टि गर्नु अघि सामग्री र घटक ज्यामिति समीक्षा गर्न सक्छ।

तपाईं CAD रेखाचित्र अनुसार स्टील प्लेटहरू काट्न सक्नुहुन्छ?

हो। ग्राहकहरूले CAD रेखाचित्र वा अन्य उपयुक्त ईन्जिनियरिङ् फाइलहरू प्रदान गर्न सक्छन्। आयाम, सामग्री, मोटाई, प्वाल स्थिति, र सहिष्णुता पुष्टि गर्न उत्पादन अघि रेखाचित्र समीक्षा गरिन्छ।

के तपाइँ प्लेट कन्टूर संग प्वालहरू प्रशोधन गर्न सक्नुहुन्छ?

हो। बोल्ट प्वालहरू, माउन्टिंग प्वालहरू, स्लटहरू, र अन्य आन्तरिक ज्यामितिहरू सीएनसी काट्ने कार्यक्रममा समावेश गर्न सकिन्छ। प्वाल आकार र स्थितिीय सहिष्णुता रेखाचित्र मा निर्दिष्ट गरिनु पर्छ।

काटिएका अवयवहरू जस्ती गर्न सकिन्छ?

हो। काटन पछि हट-डिप ग्याल्भेनाइजिंग व्यवस्थित गर्न सकिन्छ। यो सामान्यतया बाहिरी संरचनात्मक कम्पोनेन्टहरू, पर्दा पर्खाल फिटिंगहरू, र थप जंग सुरक्षा आवश्यक पर्ने अन्य भागहरूको लागि प्रयोग गरिन्छ।

के तपाइँ MTC र SGS रिपोर्टहरू प्रदान गर्न सक्नुहुन्छ?

हो। EN 10204 3.1 सामग्री प्रमाणपत्रहरू लागू आदेशहरूको लागि उपलब्ध छन्। SGS तेस्रो-पक्ष निरीक्षण पनि ग्राहकको खरिद विनिर्देश द्वारा आवश्यक हुँदा व्यवस्थित गर्न सकिन्छ।

उद्धरणको लागि के जानकारी आवश्यक छ?

उद्धरणलाई सामान्यतया स्टील ग्रेड, मोटाई, कम्पोनेन्ट रेखाचित्र, मात्रा, आवश्यक सहिष्णुता, सतह उपचार, निरीक्षण आवश्यकताहरू, र डेलिभरी गन्तव्य चाहिन्छ। यदि रेखाचित्रमा धेरै फरक घटकहरू छन् भने, प्रत्येक भागको लागि आवश्यक मात्रा पनि प्रदान गरिनुपर्छ।

सामान्य नेतृत्व समय के हो?

नमूना अर्डरहरू सामान्यतया लगभग 3 दिन भित्र व्यवस्थित गर्न सकिन्छ, जबकि थोक आदेशहरू सामान्यतया 7-10 दिन भित्र निर्धारित गरिन्छ। सामग्री, मात्रा, काट्ने जटिलता, सतह उपचार, र निरीक्षण आवश्यकताहरूको समीक्षा पछि अन्तिम नेतृत्व समय पुष्टि हुन्छ।
