सहरी बाल्कनीहरू, भिला टेरेसहरू, र अपार्टमेन्ट कोरिडोरहरूको लागि इन्जिनियर गरिएको उच्च-शक्ति, मौसम-प्रतिरोधी समर्थन संरचनाहरू। हट-डिप ग्याल्भनाइजिङ, द्रुत मोड्युलर स्थापना, र अनुकूलन योग्य झुकाव कोणहरू प्रस्तुत गर्दै।
- स्तर १२ हावा प्रतिरोध
- ≥ ५०० घन्टा NSS परीक्षा
- ०-३०° समायोज्य झुकाव
- २०+ वर्ष सेवा जीवन

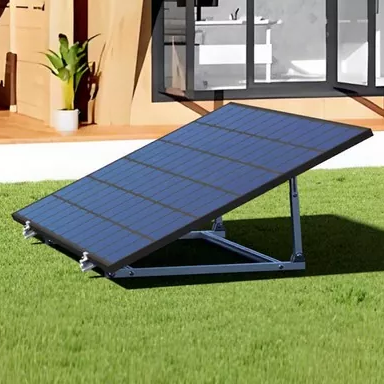

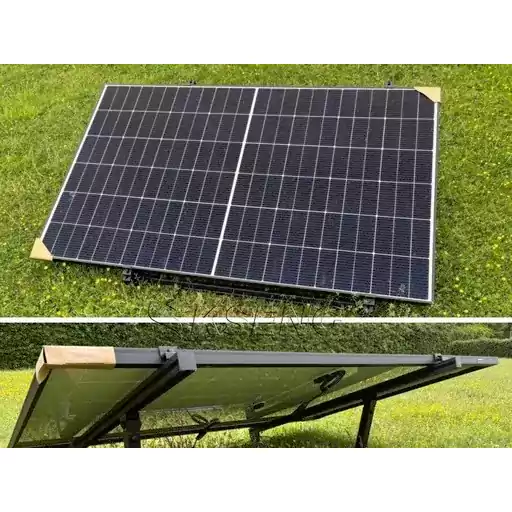

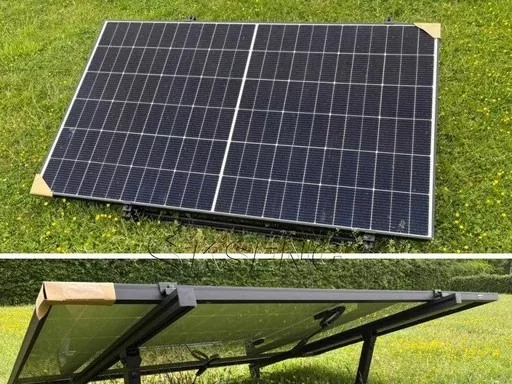

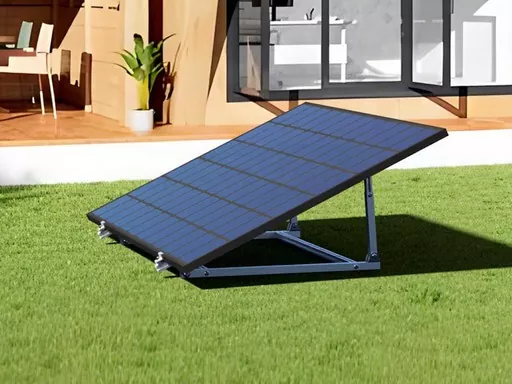

हाम्रो Shunchen बाल्कनी PV कोष्ठक बाल्कनी वितरित फोटोभोल्टिक प्रणालीहरूको लागि स्वतन्त्र रूपमा विकास गरिएको एक विशेष समर्थन घटक हो। उच्च गुणस्तरको कार्बन स्टील (Q235B र Q355B) को आधार सामग्रीको रूपमा प्रयोग गरी निर्मित, यसलाई सीएनसी काट्ने, सटीक वेल्डिंग, र हट-डिप ग्याल्भेनाइजिंग एन्टी-कोरोसन उपचार मार्फत प्रशोधन गरिन्छ। हाम्रो पूर्ण दायरा अन्वेषण गर्नुहोस्फोटोभोल्टिक समर्थन गर्दछअन्य माउन्टिंग समाधानहरूको लागि।
एक पेशेवर PV कोष्ठक निर्माता को रूप मा, हामी कच्चा माल चयन देखि समाप्त उत्पादन वितरण सम्म सम्पूर्ण प्रक्रिया नियन्त्रण। कोष्ठक संरचना वैज्ञानिक रूपमा बाल्कनी लेआउट र PV मोड्युलहरूको वजन अनुसार डिजाइन गरिएको छ, उच्च-शक्तिको लोड-असर प्रदर्शन दीर्घकालीन विरोधी जंग क्षमता संग संयोजन।
कोर फाइदाहरू
सुपीरियर लोड-असर र हावा प्रतिरोध
मुख्य बीम र विकर्ण कोष्ठकहरू मिलेर बल प्रयोग गर्न डिजाइन गरिएका छन्। यसले 500W माथि एकल PV मोड्युल बोक्न सक्छ, लेभल 12 सम्मको हावा प्रतिरोधी ग्रेड र हिउँ लोड प्रतिरोध ≥0.5kN/㎡, गम्भीर आँधी र हिमपातहरूमा पनि संरचनात्मक स्थिरता कायम राख्छ।
दीर्घकालीन जंग प्रतिरोध
पूर्ण स्वचालित हट-डिप ग्याल्भेनाइजिंग प्रक्रियाको साथ उपचार गरिएको, बाल्कनी PV कोष्ठकको समान कोटिंग मोटाई ≥85μm छ। यसले बिना पिलिङ 180° झुकाउने परीक्षण पास गरेको छ, र NSS परीक्षण अवधि ≥500 घण्टा हो, बाहिरी स्थापनाहरूको लागि 20 वर्ष भन्दा बढीको सेवा जीवन प्रदान गर्दछ।
द्रुत र सजिलो स्थापना
मोड्युलर डिजाइनले डेलिभरी अघि पूर्व-विधानसभाको लागि अनुमति दिन्छ। कुनै साइट वेल्डिंग आवश्यक छैन; फिक्सिंग एक रिंच संग पूरा गर्न सकिन्छ। एउटा सेट २ घण्टा भित्र १-२ जनाले स्थापना गर्न सकिन्छ, श्रम लागत र निर्माण चक्रलाई एकदमै कम गर्छ।
लचिलो अनुकूलन र अनुकूलता
हामी विभिन्न बालकनी लेआउट र PV मोड्युल विशिष्टता अनुसार आकार र कोण अनुकूलित गर्छौं। यसले तपाईंको विशिष्ट साइट अवस्थाहरूको लागि सौर्य ऊर्जा रिसेप्शन दक्षतालाई अधिकतम बनाउन 0-30° झुकाव कोण समायोजनलाई समर्थन गर्दछ।
प्राविधिक विनिर्देशहरू
| प्यारामिटर कोटि | विशिष्ट सूचकहरू |
|---|---|
| आधार सामग्री | Q235B, Q355B (स्टेनलेस स्टील अनुकूलन योग्य) |
| उत्पादन प्रक्रिया | CNC कटिङ + प्रेसिजन वेल्डिङ + हट-डिप ग्याल्वनाइजिंग |
| कार्यकारी मानकहरू | GB/T 3323-2019 (वेल्डिङ गुणस्तर), GB/T 13912-2020 (हट-डिप ग्याल्भेनाइजिङ) |
| मेकानिकल गुणहरू | मूल्याङ्कन गरिएको लोड ≥50kg/㎡; हावा प्रतिरोध ग्रेड ≥स्तर 12; हिउँ लोड प्रतिरोध ≥0.5kN/㎡ |
| कोष्ठक निर्दिष्टीकरणहरू | मुख्य बीम: 1000-2000mm लम्बाइ, 80-150mm चौडाई, 2.0-3.0mm मोटाई; विकर्ण ब्रेस: 500-1000mm; पाइप व्यास: 30-50mm |
| Galvanizing प्यारामिटरहरू | कोटिंग मोटाई ≥85μm; 180 ° झुकिए पछि पील छैन; NSS परीक्षण ≥500 घण्टा |
| मिल्दो मोड्युलहरू | मुख्यधारा PV मोड्युलहरू (पावर: 300-550W; साइज: 1600×1000mm भित्र) |
| झुकाव कोण | ०-३०° म्यानुअल समायोजन |
| स्थापना विधिहरू | गार्डेल क्ल्याम्पिङ / पर्खाल विस्तार बोल्ट (कंक्रिट, स्टील संरचनाको लागि उपयुक्त) |
परियोजना केस: शहरी आवासीय समुदाय
हामीले 450W PV मोड्युलहरूसँग जोडिएको नयाँ समुदायमा 500 घरधनीहरूका लागि अनुकूलित कोष्ठकहरू (मुख्य बीम 1500×100×2.5mm, टिल्ट 15°) आपूर्ति गर्यौं। गार्डरेल क्ल्याम्पिङ स्थापना प्रयोग गरेर, बालकनी संरचनामा कुनै क्षति भएन, र स्थापना दक्षता 50% ले बढ्यो। बाहिरी प्रमाणीकरणको १ वर्ष पछि, त्यहाँ कुनै खिया वा विकृति छैन, र विद्युत उत्पादन स्थिर रहन्छ।
किन Shunchen छान्नुहोस्?
| तुलना आयाम | मानक सहकर्मी निर्माताहरू | Shunchen (हाम्रो कम्पनी) |
|---|---|---|
| संरचनात्मक डिजाइन | विश्वव्यापी खण्ड स्टील splicing, गरीब स्थिरता। | विशेष मेकानिकल डिजाइन, मुख्य बीम + विकर्ण कोष्ठकहरू सहयोगी असर। |
| विरोधी जंग प्रक्रिया | चिसो ग्याल्भेनाइजिंग, पातलो कोटिंग, NSS परीक्षण मात्र 200 घण्टा। | पूर्ण रूपमा स्वचालित हट-डिप ग्याल्वनाइजिंग, ≥85μm कोटिंग, NSS परीक्षण ≥500 घण्टा। |
| अनुकूलन | केवल पारंपरिक आकार, 10-15 दिन चक्र। | बालकनी लेआउटहरूमा अनुकूलित, 72 घण्टा भित्र रेखाचित्र। |
| आपूर्ति ग्यारेन्टी | अपर्याप्त स्टक, अस्थिर वितरण। | स्व-स्वामित्वको गोदाम, बल्क अर्डरहरू 7 दिन भित्र डेलिभर गरियो। |
| समर्थन सेवाहरू | केवल उत्पादनहरू प्रदान गर्नुहोस्। | स्थापना योजना डिजाइन, साइटमा प्राविधिक मार्गदर्शन, 24-घण्टा बिक्री पछि प्रतिक्रिया। |
प्रमाणीकरण र गुणस्तर आश्वासन
PV कोष्ठक R&D मा फोकस गर्ने निर्माताको रूपमा, हामी कडाईका साथ गुणस्तर नियन्त्रण गर्छौं र पूर्ण-चेन आश्वासन प्रदान गर्दछौं। हामी ISO 9001 गुणस्तर व्यवस्थापन र ISO 14001 पर्यावरण व्यवस्थापनसँग प्रमाणित छौं। उत्पादनहरूले राष्ट्रिय प्राविधिक मापदण्डहरूको पालना गर्दछ, र हामी SGS तेस्रो-पक्ष मेकानिकल र एन्टी-जंग प्रदर्शन परीक्षण रिपोर्टहरू प्रदान गर्दछौं।
हाम्रा उत्पादन लाइनहरूले पूर्ण रूपमा स्वचालित सीएनसी काट्ने र अन-लाइन त्रुटि पत्ता लगाउन वेल्डिङ प्रयोग गर्छन्। galvanizing प्रक्रिया वास्तविक समय जस्ता स्नान तापमान निगरानी प्रयोग गर्दछ। प्रत्येक ब्याचले लोड-असर सिमुलेशन, कोटिंग मोटाई परीक्षण, र सतह गुणस्तर निरीक्षणहरू पार गर्दछ। हाम्रो जाँच गर्नुहोस्प्रमाणपत्रहरूथप जानकारीको लागि।
बारम्बार सोधिने प्रश्नहरू
बाल्कनी PV कोष्ठक को अधिकतम भार वहन क्षमता के हो?
परम्परागत Q355B सामग्री मुख्य बीम (1500×100×2.5mm) ले स्थिर रूपमा एकल 550W PV मोड्युल बोक्न सक्छ, रेटेड लोड ≥50kg/㎡ सँग। यसले स्तर 12 हावा प्रतिरोध र 0.5kN/㎡ हिउँ लोड आवश्यकताहरू पूरा गर्दछ। हामी तपाइँको मोड्युल वजन मा आधारित पेशेवर छनोट सल्लाह प्रदान गर्दछौं।
विभिन्न बालकनी लेआउटहरूको लागि सही कोष्ठक कसरी छनौट गर्ने?
खाडी बाल्कनीहरूको लागि, रेलिङ क्ल्याम्पिङ कोष्ठकहरू प्राथमिकता दिइन्छ (कुनै ड्रिलिंग आवश्यक छैन); रिसेसेड वा साँघुरो बालकनीहरूको लागि, पर्खाल माउन्ट गरिएको कोष्ठकहरूले ठाउँ बचत गर्दछ; कुनाको बालकनीहरूको लागि, L-आकारको अनुकूलन कोष्ठकहरूले ठाउँ अधिकतम बनाउँदछ। हामी तपाईंको बालकनी आकार रेखाचित्रमा आधारित इष्टतम योजना प्रदान गर्दछौं।
के तपाइँ हट-डिप ग्याल्भेनाइजिंगको सट्टा इलेक्ट्रोस्टेटिक स्प्रे प्रदान गर्न सक्नुहुन्छ?
हो। उत्कृष्ट जंग प्रतिरोधको लागि हाम्रो पूर्वनिर्धारित हट-डिप ग्याल्भनाइजिंग (≥85μm) हो। हामी बिल्डिंगको बाहिरी उपस्थितिसँग मेल खाने विभिन्न रङहरूलाई समर्थन गर्दै, मांगमा इलेक्ट्रोस्टेटिक स्प्रेइङलाई पनि अनुकूलित गर्न सक्छौं।
के तपाईं थोक आदेशहरूको लागि कारखाना निरीक्षण र रसद समर्थन गर्नुहुन्छ?
बिल्कुल। 100 सेट भन्दा बढी अर्डरहरूको लागि, हामी साइट गुणस्तर स्वीकृतिको लागि हाम्रो कारखानामा ग्राहकहरूलाई स्वागत गर्दछौं। कोष्ठकहरू तपाईंको परियोजना साइटमा सुरक्षित र समयमै डेलिभर भएको सुनिश्चित गर्न हामी विशेष रसद समन्वय पनि प्रदान गर्दछौं।
